Productomschrijving

Gasketelwet
De Multilyzer STx is volledig NEN-EN 50379 deel 2 gecertificeerd en daarmee geschikt voor installatie, reparatie, inspectie en onderhoud van cv-installaties conform de CO-certificering (Gasketelwet). Meer informatie hierover vindt u hier.

Robuust, duurzaam en gemakkelijk hanteerbaar
De BLAUWE LIJN Multilyzer STx is een compact en lichtgewicht meetinstrument dat gemakkelijk met één hand kan worden gebruikt. De stevige behuizing is voorzien van een rubberen beschermholster, waarmee het toestel optimaal is beschermd tegen krassen en stoten. De beschermholster is voorzien van krachtige magneten voor bevestiging op een metalen ondergrond. Het instrument wordt geleverd in een stevige, slagvaste kunststof draagkoffer, die tevens ruimte biedt aan accessoires.

Modulaire rookgasprobe

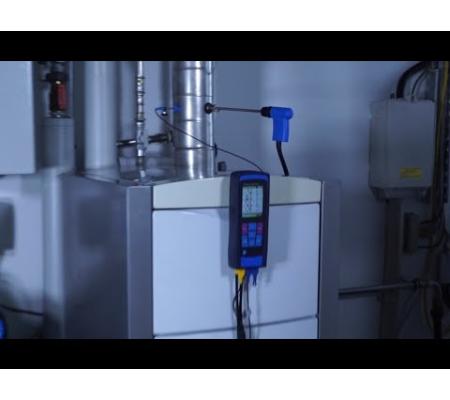

De Multilyzer STx wordt standaard geleverd met een modulaire rookgasprobe, waarvoor meetsondes verkrijgbaar zijn in uiteenlopende lengtes. Indien uw specifieke toepassing vraagt om een meetsonde met een afwijkende lengte, dan kan deze op de modulaire rookgassonde worden geplaatst. Op deze wijze kunt u diverse meetsondes meenemen naar een meetlocatie en ter plaatse bepalen wat de meest geschikte is.

Intuïtieve bediening
Direct na het inschakelen van het toestel verschijnt een keuzemenu in het display. De Nederlandstalige menu’s zijn overzichtelijk en intuïtief te bedienen. De grote kijkhoek, de helderheid en verlichting van het grote kleurendisplay zorgen ervoor dat de meetwaarden onder alle omstandigheden goed zichtbaar en gemakkelijk afleesbaar zijn.

Installaties tot 100 kW
Nauwkeurige analyse van de rookgassen geeft een goed beeld van de kwaliteit van een verbrandingsproces. Bij verwarmingsinstallaties met een vermogen tot 100 kW kan in de meeste gevallen worden volstaan met meting van het zuurstofgehalte (O₂) en koolmonoxide (CO) in de rookgassen. Als de gebruikte brandstofsoort met bijbehorende parameters correct is ingevoerd, rekent het instrument de concentratie kooldioxide (CO₂) in de rookgassen uit. Op deze waarde kan de verwarmingsinstallatie optimaal worden afgesteld.

Installaties vanaf 100 kW
Bij stookinstallaties vanaf 100 kW schrijft SCIOS in veel gevallen een uitgebreidere analyse voor, waarbij additionele gassen en/of grotere meetbereiken noodzakelijk zijn. De Multilyzer STx biedt plaats aan maximaal 6 gassensoren , waarmee verschillende configuraties kunnen worden samengesteld. Naast de ECO-sensor (O₂) en de waterstof gecompenseerde koolmonoxidesensor (CO_Laag) is er plaats voor 4 additionele toxische sensoren. Bij deze configuratie is een sensor voor koolmonoxide in het Vol.% meetbereik toegevoegd. Voor sensorconfiguraties met NO, NO₂, SO₂ of CO₂ sensoren verwijzen wij naar de industriële configuraties.

Selectietabel voor SCIOS toepassingen
In de SCIOS selectietabel treft u een overzicht van verschillende sensorconfiguraties van de Multilyzer STx met de SCIOS scopes waar deze voor geschikt zijn. Uiteraard adviseren wij u graag over de juiste configuratie voor uw toepassingen.

SCIOS selectietabel

Dubbele CO-sensoren met spoelpomp
De standaard uitvoering van de Multilyzer STx bevat een waterstof gecompenseerde koolmonoxidesensor, zoals voorgeschreven in de NEN-EN 50379 deel 2. Deze CO _Laag-sensor heeft een meetbereik tot 10.000 ppm.

Voor meting van koolmonoxide bij stookinstallaties vanaf 100 kW dienen hogere concentraties koolmonoxide te worden gemeten en is een sensor met een meetbereik in Vol.% noodzakelijk. Na meting van een hoge concentratie koolmonoxide hebben deze sensoren enige tijd nodig om te herstellen, voordat ze weer een lage concentratie kunnen meten. Daarnaast zijn sensoren met een groot meetbereik minder nauwkeurig bij lage meetwaarden. Bij configuraties van de Multilyzer STx met dubbele CO-sensor meet de CO_Laag-sensor koolmonoxide tot 4.000 ppm. Indien deze waarde wordt overschreden schakelt het toestel over op de CO_Hoog-sensor en geeft de meetwaarde hiervan weer op het display. Indien de gemeten concentratie vervolgens weer onder 1.600 ppm komt wordt de CO_Laag-sensor weer geactiveerd. Het instrument is voorzien van 2 krachtige pompen, waarvan één wordt gebruikt voor monstername van de rookgassen en de ander tot doel heeft de CO_Laag-sensor te spoelen met schone lucht, zolang een hoge concentratie CO wordt aangeboden. Dit komt de levensduur, responstijd en nauwkeurigheid van de sensor ten goede, doordat deze tegen vergiftiging wordt beschermd en onmiddellijk weer in staat is om lage concentraties te meten. De Multilyzer STx met dubbele CO-sensoren biedt een groot meetbereik met ongekende nauwkeurigheid en snelheid, zonder hersteltijd.

ECO-sensortechnologie
Voor meting van de zuurstofconcentratie wordt bij de Multilyzer STx een ECO-sensor toegepast. ECO-sensoren bieden een bijzonder hoge duurzaamheid, die tot gevolg heeft dat deze sensor nauwelijks aan veroudering onderhevig is en zeer zelden vervangen hoeven te worden. Andere voordelen van ECO-sensortechnologie zijn de ongekend korte reactietijd, wat een snelle en correcte uitlezing van de gasconcentratie tot gevolg heeft en het feit dat deze sensoren geen lood bevatten, wat natuurlijk beter is voor het milieu.

Rendementsmeting
Voor een rendementsmeting is meer nodig dan alleen rookgasanalyse. Naast gasconcentraties dient tevens de temperatuur van de rookgassen en het verbrandingsgas te worden gemeten. Deze configuratie van de Multilyzer STx meet gelijktijdig O₂, CO_Laag, CO_Hoog, H₂, T_rookgas en T_{verbrandingslucht}, waarna CO₂, het rendement (η), het temperatuurverschil (ΔT), drukverschil (ΔP), de giftigheidindex (GIG en GIC), het verlies (qA), de luchtovermaat (λ) en de gerefereerde waarde van CO wordt berekend. De meest gangbare brandstofsoorten, zoals Groningsaardgas, propaan, butaan en olie, zijn in het instrument voorgeprogrammeerd.

Koolmonoxide in de ruimte
De Multilyzer STx is voorzien van een speciale functie voor meting van de concentratie koolmonoxide in de omgevingslucht. Door deze functie buiten de stookruimte te activeren en vervolgens met het toestel de ruimte te betreden, wordt u tijdig gewaarschuwd bij een ongezonde of zelfs gevaarlijke concentratie koolmonoxide.

Druk- en trekmeting

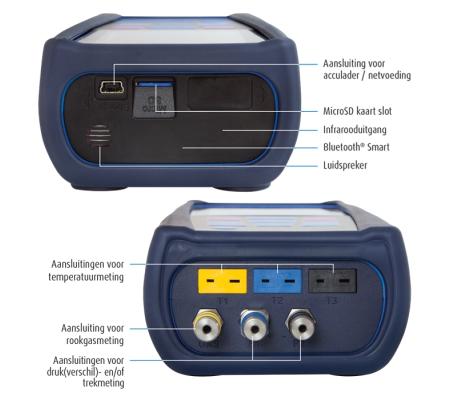

Het instrument bevat een bijzonder nauwkeurige druk(verschil)meter met een bereik tot 150 hPa en een resolutie van 0,01 hPa (1 Pa). Deze drukmeter kan worden gebruikt voor de meest voorkomende druk(verschil)metingen bij cv-installaties, zoals meting van voordruk, branderdruk, beproevingsdruk voor gasleidingen, etc. De negatieve aansluiting van de drukverschilmeter kan worden gebruikt voor meting van de schoorsteentrek, mits gebruik wordt gemaakt van een optionele rookgasprobe met trekmeting.

Automatische drukdalingsproef
Het uitvoeren van een lekdichtheidsbeproeving bij gasleidingen is bijzonder gemakkelijk door het toepassen van de automatische drukdalingsproef. Als deze functie wordt geactiveerd, dan registreert het instrument de drukdaling gedurende een door de gebruiker opgegeven tijdsinterval (bijvoorbeeld 3 minuten). Het einde van het tijdsinterval wordt aangegeven met een akoestisch signaal. Voor het uitvoeren van een lekdichtheidsbeproeving adviseren wij gebruik te maken van de optionele BLAUWE LIJN Afpersset tot 1 bar.

Meetfunctie voor legionellapreventie
De meetfunctie voor legionellapreventie maakt het mogelijk om een serie van temperatuurmetingen uit te voren bij een drinkwaterinstallatie, zoals omschreven in ISSO publicatie 55.1. U dient te beschikken over een K-type thermokoppel voor vloeistofmetingen, zoals de BLAUWE LIJN X13A. Het toestel biedt een functie voor tappunten met 8 meetwaarden in 2:30 minuten en een standtijdmeting met 6 meetwaarden in 20 minuten. Met de optionele draadloze EUROprinter kunt u vervolgens een print maken met daarop uw bedrijfsnaam, en een overzicht van de meetwaarden met bijbehorende tijdstippen.

Compatibel met CAPBs
U kunt CAPBs gebruiken om de mogelijkheden van de Multilyzer STx uit te breiden met aanvullende meetfuncties waaronder tapwaterhoeveelheid en –temperatuur, gaslekdetectie, gas- en vloeistofdruk(verschil), luchtvochtigheid, luchtsnelheid, CO₂-detectie, etc. Met uitzondering van de FlowTemp STx, bestaan CAPBs uit een handgreep (de module handgreep met Bluetooth communicatie of de device handgreep met bediening en display), waarop talrijke gemakkelijk verwisselbare meetmodules kunnen worden ingeplugd. De module handgreep communiceert de meetwaarden naar een geschikt BLAUWE LIJN meetinstrument (zoals de Multilyzer STx) of een smartphone/tablet via Bluetooth smart.

Meer informatie over CAPBs

Digitale meetrapportage met EuroSoft connect
Met EuroSoft connect kan u na een meting met dit instrument gemakkelijk een digitaal meetrapport genereren en versturen. EuroSoft connect is gratis beschikbaar als app (Android en iOS) en als Windows software.

Via Bluetooth^® Smart wordt draadloos contact gemaakt met het meetinstrument, waarbij de actuele meetwaarden en berekende waarden live kunnen worden uitgelezen. Het is ook mogelijk om meetwaarden gedurende een periode te loggen. De meetwaarden kunnen als getallen, als een grafiek of in beide vormen worden weergegeven en opgenomen in een meetrapport. U kan uw bedrijfsnaam, bedrijfslogo en contactgegevens invoeren, zodat deze worden weergegeven in elk rapport. Hierbij kan ook de naam van de technicus of servicemonteur worden opgenomen en zelfs een digitale handtekening van deze persoon. Alle relevante informatie voor een meting kan worden ingevoerd in EuroSoft connect, waaronder klant- en locatiegegevens, aanvullende opmerkingen en zelfs foto’s of andere afbeeldingen.

EuroSoft connect biedt een deelfunctie waarmee u een meetrapport gemakkelijk kan delen via e-mail, WhatsApp of social media, zoals Facebook en LinkedIn. Indien u gebruik wilt maken van EuroSoft connect Windows software en uw PC of laptop heeft geen Bluetooth, dan kan u gebruik maken van een optioneel verkrijgbare dongel. Bij gebruik van de app is het naast Bluetooth communicatie tevens mogelijk om met de camera van uw smartphone of tablet een QR-code met het meetrapport uit te lezen op het display van het instrument.

Klik voor meer informatie en download-links van de EuroSoft connect app op onderstaande button:

EuroSoft connect app

Klik voor meer informatie en een download-link van EuroSoft connect software op onderstaande button:

EuroSoft connect software

De Multilyzer STx is standaard voorzien van een datalogging-functie, waarmee u meetresultaten kunt registreren met een instelbare interval.

Stofmeting
Bij rookgasanalyse van een biomassa-installatie < 1 MW dient tevens een stofmeting te worden verricht. Hiervoor kunt u gebruik maken van de BLAUWE LIJN STM225 Black Edition stofmeter. U kunt uw Multilyzer STx optioneel laten uitvoeren met een communicatiemodule die het mogelijk maakt om de gemeten stofconcentratie op te nemen in het meetrapport van de rookgasanalyse.

Service en kalibratie
Voor deze specifieke sensorconfiguratie van de Multilyzer STx is het mogelijk gebruik te maken van KWSe. Hierbij krijgt u 7 jaar garantie op het toestel en de verbruiksonderdelen, waaronder de accu, sensoren en filters. Bij KWSe wordt naast de druk-, temperatuur en gassensoren tevens de thermokoppel in de rookgasprobe gekalibreerd. De prijs van KWSe blijft gelijk gedurende de garantietermijn van het meetinstrument. Hierdoor zijn de onderhoudskosten duidelijk, laag en komt u niet voor verrassingen te staan. U dient het toestel elke 12 maanden naar EURO-INDEX op te sturen voor een KWSe behandeling. Meer informatie over KWSe vindt u hier.
