Productomschrijving

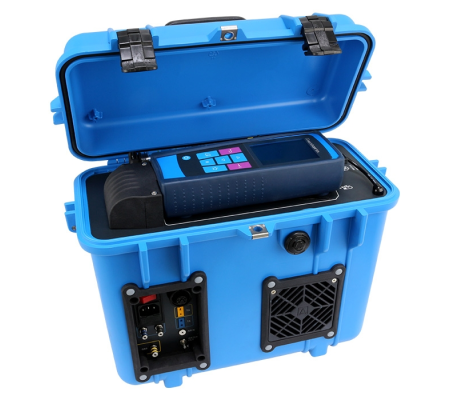

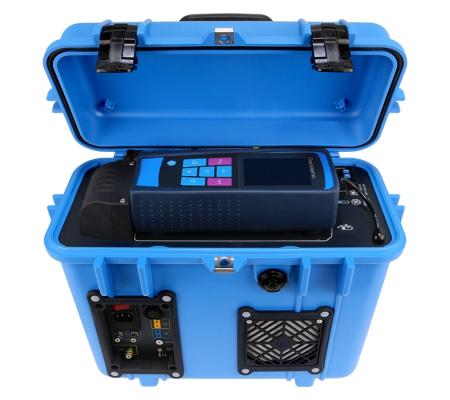

De Maxisystem ST is een rookgasbehandelingssysteem in een bijzonder robuuste draagkoffer. Onder het deksel biedt het systeem plaats aan een BLAUWE LIJN Multilyzer STx rookgasanalyser. Deze integreert volledig in het systeem, waardoor alle aansluitingen aan de voorzijde van de koffer kunnen worden gehanteerd. Daarnaast bied het systeem een aantal aanvullende functionaliteiten en eigenschappen, die uw werk sneller en beter maken.

De Maxisystem ST voegt een peltierkoeler en optioneel een verwarmde monsternameslang toe aan de Multilyzer STx, waardoor het meetsysteem geschikt is voor het in bedrijf stellen, inspecteren en onderhouden van industriële verbrandingsinstallaties boven 130 kW volgens SCIOS scope 1 t/m 5 en zelfs NOx-metingen volgens scope 6 (BEES). Hiervoor dient uiteraard wel een Multilyzer STx met de juiste sensorconfiguratie te worden toegepast.

LET OP!
Naast de standaard Bluetooth Smart communicatie van de Multilyzer STx dient dit instrument te worden voorzien van een additionele Bluetooth-module voor communicatie met de Maxisystem ST. Op uw verzoek brengen wij deze uitbreiding op uw instrument aan.

Condenswater in rookgassen
Bij de meeste verbrandingsprocessen komt naast kooldioxide, koolmonoxide en een aantal restgassen tevens waterdamp vrij. Bij gebruik van een rookgasanalyser wordt een gasmonster aangezogen via een rookgasprobe en een monsternameslang. De aanwezige waterdamp in de rookgassen koelt af tijdens het transport door de monsternameslang en condenseert. Indien condenswater in contact komt met de gassensoren in de analyser kunnen deze onherstelbaar beschadigd worden. Om dit te voorkomen wordt er vrijwel altijd gebruik gemaakt van een condensafscheider in de monsternameslang. Bij de BLAUWE LIJN rookgasanalysers van EURO-INDEX worden deze condensafscheiders zelfs voorzien van een PTFE-filter, die een extra beveiliging vormt indien de condensafscheider vol mocht raken. Het gebruik van een condensafscheider volstaat in vrijwel alle gevallen, waarbij sprake is van een relatief kortdurende meting voor controle van een verbrandingsproces, metingen met hogere rookgastemperaturen, of het afstellen van een huishoudelijke CV-ketel.

Indien een langdurige meting wordt verricht, voor het inspecteren of afregelen van een industriële verbrandingsinstallatie of een WKK/gasmotor (SCIOS), kan een conventionele condensafscheider tekort schieten. Voor dit doel is een peltierkoeler nodig die zorgt dat de rookgassen in optimale staat bij de analyser arriveren. De rookgassen worden in zeer korte tijd afgekoeld tot een temperatuur van 5 °C. Tijdens dit proces condenseert alle aanwezige waterdamp direct en wordt deze vervolgens automatisch opgevangen en afgevoerd.

NOx-metingen
Bij NOx-metingen in rookgassen wordt de nauwkeurigheid van de meting verhoogd door gebruik te maken van een verwarmde monsternameslang in combinatie met een peltierkoeler. NO₂ lost zeer gemakkelijk op in water onder het dauwpunt (100 °C). Als dit gebeurt in de monsternameslang, wordt het opgeloste NO₂ niet waargenomen door de sensoren in de analyser. Door de monsternameslang te verwarmen, blijft de rookgastemperatuur boven het dauwpunt en condenseren de rookgassen niet. Het NO₂ blijft hierdoor in gasvorm aanwezig. De snelle afkoeling naar 5 °C in de peltierkoeler zorgt dat het NO₂ geen kans krijgt om opgenomen te worden in het condenswater en bereikt het ongeschonden de gassensoren, waar deze het nauwkeurig kunnen meten.

Bediening
Aan de bovenzijde van het systeem is een stoffilter aangebracht in een transparante behuizing. Het filter is gemakkelijk te vervangen en de mate van verontreiniging is direct zichtbaar.

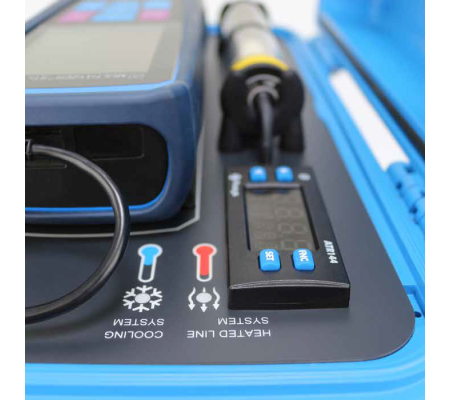

De temperatuur van de verwarmde monstername slang wordt weergegeven op een display en is instelbaar tussen 100 °C en 180 °C

Met LED’s wordt de status van het koelsysteem en de verwarmde slang weergegeven.

Automatisch spoelen met schone lucht
Bij de nulstelling in de opstartfase en bij langdurige metingen is het nodig om de sensoren te spoelen met schone lucht om deze op nul te stellen. De Maxisystem ST is voorzien van een speciale functie die op bepaalde tijden geheel automatisch een schone lucht kalibratie uitvoert zonder dat hiervoor de rookgassonde uit het rookgaskanaal hoeft te worden verwijderd.

Meting van het vochtgehalte
De Maxisystem ST bevat optioneel een vochtigheidssensor voor meting van het vochtgehalte van de rookgassen na de peltierkoeler. Dit is een extra veiligheidsmaatregel voor bescherming van de sensoren in de Multilyzer STx.

Gemakkelijk in gebruik
Het hele systeem weegt slechts 7 kilogram en kan met een speciale draagtas met schouderband worden vervoerd. Deze draagtas biedt naast het Maxisytem ST tevens plaats aan de verwarmde monsternameslang, modulaire rookgasprobes en aanvullende accessoires.

De Multilyzer STx is voorzien van Bluetooth communicatie. Door gebruik te maken van de gratis EuroSoft mobile app op uw smartphone of tablet kunt u het toestel draadloos uitlezen en loggen.

Aansluitingen

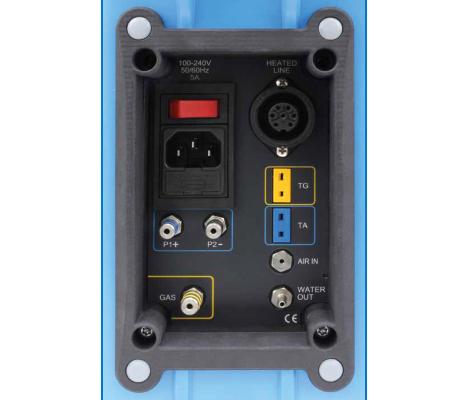

Aan de voorzijde van de koffer vindt u aansluitingen voor de rookgasprobe, een optionele verwarmde monsternameslang, druk(verschil) of trekmeting, rookgastemperatuur, verbrandingsgastemperatuur en afvoer van condenswater.

Accessoires

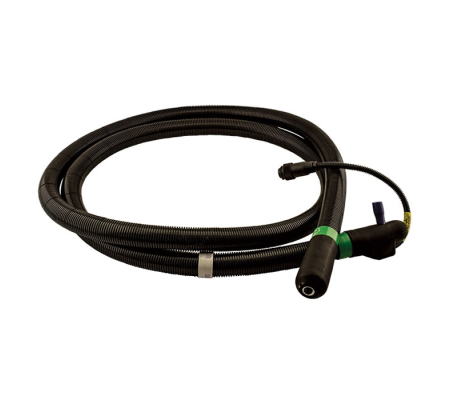

Naast de verwarmde monsternameslang is een breed assortiment van modulaire rookgasprobes en hoge temperatuur sondes verkrijgbaar. Wij adviseren u graag over de juiste meetset voor uw werkzaamheden.
