Productomschrijving

Het toestel is ontwikkeld voor het testen van elektrische installaties bij inbedrijfstelling en periodieke controle en ook voor het stellen van een gedetailleerde diagnose bij storingen. Het instrument is geschikt voor toepassing bij vrijwel alle laagspanningsinstallaties, inclusief laadpunten voor elektrische voertuigen (EV),  elektromotoren, machines en paneelbouw.

Bedieningsgemak

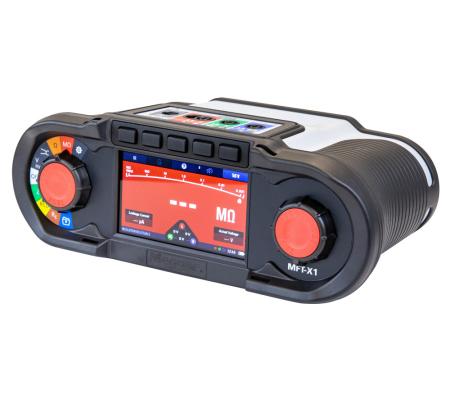

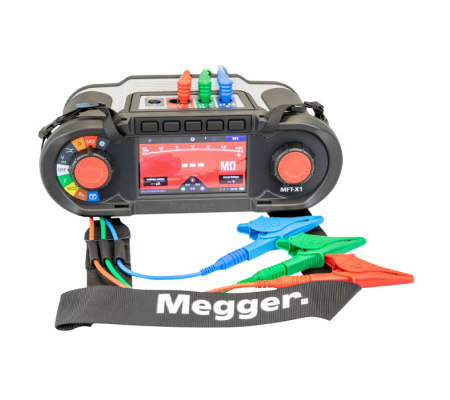

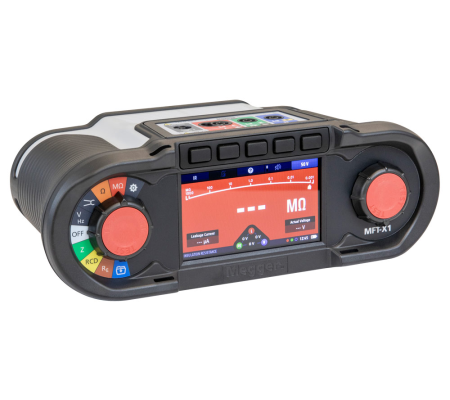

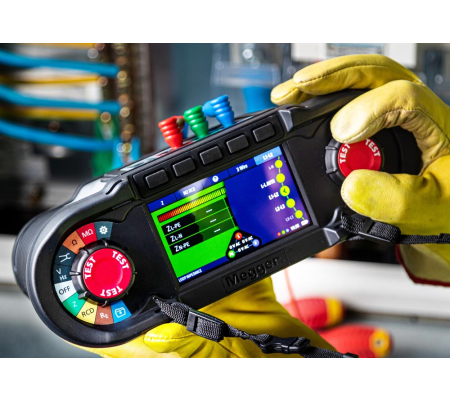

De MFT-X1 is voorzien van 2 draaiknoppen en een groot TFT-kleurendisplay met hoog contrast. Met de kleur-gecodeerde draaiknop kiest u de gewenste functie. De kleur van deze functie wordt tevens weergegeven als achtergrond in het display. De functionaliteit van de 5 knoppen aan de bovenzijde van het display is afhankelijk van de gekozen testfunctie en wordt duidelijk weergegeven. Met de rechter draaiknop selecteert u de gewenste meetbereiken of testopties. Meetwaarden worden numeriek weergegeven en tevens door middel van de gepatenteerde Megger analoge bargraph, die een indicatie geeft van wisselende meetwaarden. Naast de meetwaarden worden ook testparameters, zoals de testspanning bij een isolatieweerstandtest, weergegeven. Het instrument biedt helpfuncties met aansluitschema's voor elke meting.

Functionaliteit
Deze installatietester biedt functies voor het testen van een elektrische installatie volgens NEN1010 en NEN3140. De MFT-X1 heeft echter enkele unieke eigenschappen die bepaalde testen sneller, betrouwbaarder en/of nauwkeuriger maken, waaronder:

Isolatieweerstandtest met een testspanning van 50 tot 1.000 V DC, waarbij de testspanning is gestabiliseerd en een nauwkeurigheid biedt van ±3% + 2 digits, waar de industriestandaard slechts ±20% is.

Lus- en circuitimpedantie met True Loop™ meettechnologie. Deze technologie maakt gebruik van een driedraadsmeting met de gepatenteerde Confidence Meter™, waarmee een snelle, betrouwbare, stabiele en nauwkeurige meetwaarde wordt verkregen, zonder de noodzaak om meerdere testen achter elkaar te verrichten. De test kan worden uitgevoerd in situaties met veel ruis en tevens dicht bij de voeding, zonder de aardlekschakelaar aan te spreken, zelfs als het om een 10 mA of 6 mA aardlekschakelaar gaat.
In het lage bereik van deze testen biedt de MFT-X1 een resolutie van 0,001 Ω voor berekening van de kortsluitstroom tot 50 kA.

Aardlekschakeltesten zijn beschikbaar voor type AC, A, B, AC(S), A(S) en B(S). Deze testen kunnen worden geoptimaliseerd met een speciale configurator. Hiermee kan een testprocedure naar uw wensen worden geconfigureerd.

Testen van laadpalen. Met de optionele Megger EVCA210 en de 6 mA aardlekschakelaartest is dit instrument geschikt voor het testen van de elektrische veiligheid van laadpunten voor elektrische voertuigen.

Veiligheid
De MFT-X1 biedt ingangsbescherming en veiligheidswaarschuwingen bij aanwezigheid van een gevaarlijke spanning. Als op een circuit tijdens een isolatieweerstand- of beschermingsleidingstest spanning staat, wordt deze spanning op het scherm weergegeven. Als deze spanning boven een bepaalde veiligheidswaarde uitstijgt, wordt verder testen geblokkeerd en klinkt een waarschuwingssignaal.
