Productomschrijving

De Megger MFT-X1 is de eerste van een nieuwe generatie installatietesters met een geheel vernieuwde gebruikersinterface. Het toestel biedt uitgebreide functionaliteit en de mogelijkheid om functies aan te passen en zelfs nieuwe functionaliteit toe te voegen via firmware-upgrades. Deze upgrades kunnen door de gebruiker worden gedownload en toegepast op het instrument.

De MFT-X1 is ontwikkeld voor het testen van elektrische installaties bij inbedrijfstelling en periodieke controle en ook voor het stellen van een gedetailleerde diagnose bij storingen. Het instrument is geschikt voor toepassing bij vrijwel alle laagspanningsinstallaties, inclusief laadpunten voor elektrische voertuigen (EV),  elektromotoren, machines en paneelbouw.

Bedieningsgemak

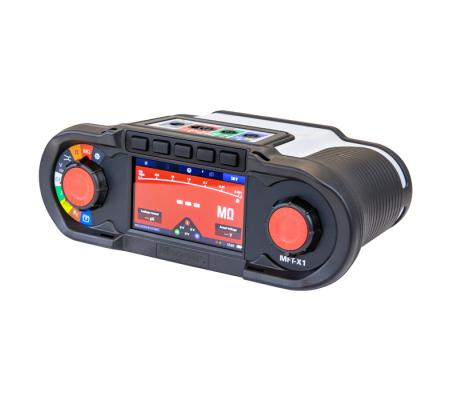

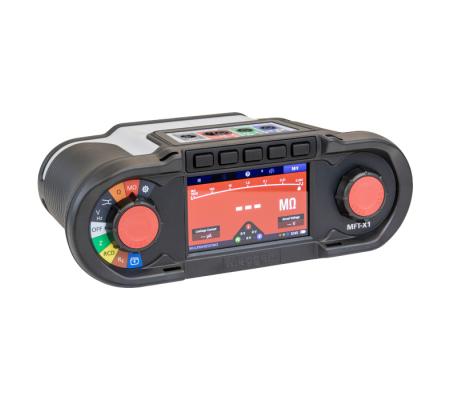

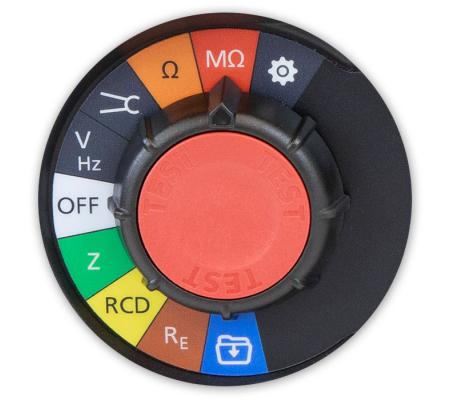

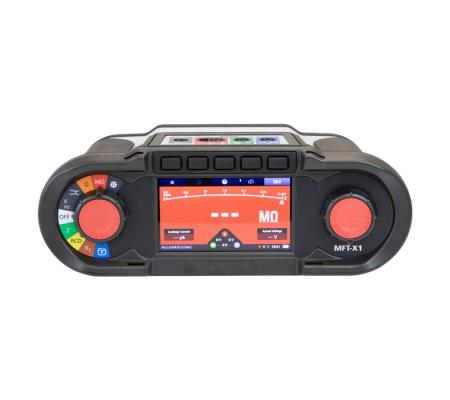

De MFT-X1 is voorzien van 2 draaiknoppen en een groot TFT-kleurendisplay met hoog contrast. Met de kleur-gecodeerde draaiknop kiest u de gewenste functie. De kleur van deze functie wordt tevens weergegeven als achtergrond in het display. De functionaliteit van de 5 knoppen aan de bovenzijde van het display is afhankelijk van de gekozen testfunctie en wordt duidelijk weergegeven. Met de rechter draaiknop selecteert u de gewenste meetbereiken of testopties. Meetwaarden worden numeriek weergegeven en tevens door middel van de gepatenteerde Megger analoge bargraph, die een indicatie geeft van wisselende meetwaarden. Naast de meetwaarden worden ook testparameters, zoals de testspanning bij een isolatieweerstandtest, weergegeven. Het instrument biedt helpfuncties met aansluitschema's voor elke meting.

Functionaliteit
Deze installatietester biedt functies voor het testen van een elektrische installatie volgens NEN1010 en NEN3140. De MFT-X1 heeft echter enkele unieke eigenschappen die bepaalde testen sneller, betrouwbaarder en/of nauwkeuriger maken, waaronder:

• Isolatieweerstandtest met een testspanning van 50 tot 1.000 V DC, waarbij de testspanning is gestabiliseerd en een nauwkeurigheid biedt van ±3% + 2 digits, waar de industriestandaard slechts ±20% is.
• Lus- en circuitimpedantie met True Loop™ meettechnologie. Deze technologie maakt gebruik van een driedraadsmeting met de gepatenteerde Confidence Meter™, waarmee een snelle, betrouwbare, stabiele en nauwkeurige meetwaarde wordt verkregen, zonder de noodzaak om meerdere testen achter elkaar te verrichten. De test kan worden uitgevoerd in situaties met veel ruis en tevens dicht bij de voeding, zonder de aardlekschakelaar aan te spreken, zelfs als het om een 10 mA of 6 mA aardlekschakelaar gaat.
  In het lage bereik van deze testen biedt de MFT-X1 een resolutie van 0,001 Ω voor berekening van de kortsluitstroom tot 50 kA.
• Aardlekschakeltesten zijn beschikbaar voor type AC, A, B, AC(S), A(S) en B(S). Deze testen kunnen worden geoptimaliseerd met een speciale configurator. Hiermee kan een testprocedure naar uw wensen worden geconfigureerd.

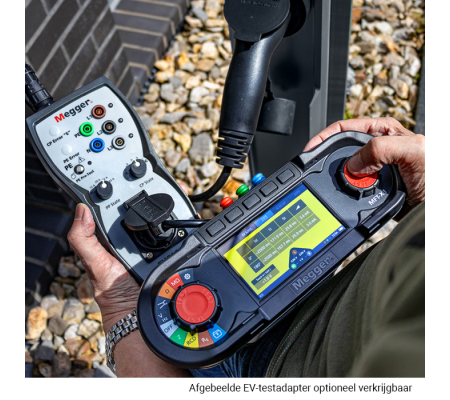

• Testen van laadpalen. Met de optionele Megger EVCA210 en de 6 mA aardlekschakelaartest is dit instrument geschikt voor het testen van de elektrische veiligheid van laadpunten voor elektrische voertuigen.

Eisen aan het kalibratiecertificaat volgens SCIOS
Indien u de MFT-X1 toepast voor inspecties volgens SCIOS scope 8, dan schrijft SCIOS (TD17, hoofdstuk 7 en 8) voor dat deze moet zijn voorzien van een herleidbaar kalibratiecertificaat dat aan strikte eisen moet voldoen. Het kalibratiecertificaat dat EURO-INDEX bij dit toestel aanbiedt voldoet aan al deze eisen maar dat geldt NIET voor het herleidbare kalibratiecertificaat dat af fabriek bij het toestel wordt geleverd.

Meetrapportage

Incontrol Sync app
Incontrol biedt rapportage software voor elektrotechnisch inspecteurs. De app is inzetbaar op een smartphone, tablet en browser en biedt kant- en klare inspectie-templates, die voldoen aan de nieuwste technische documenten en informatiebladen (SCIOS).

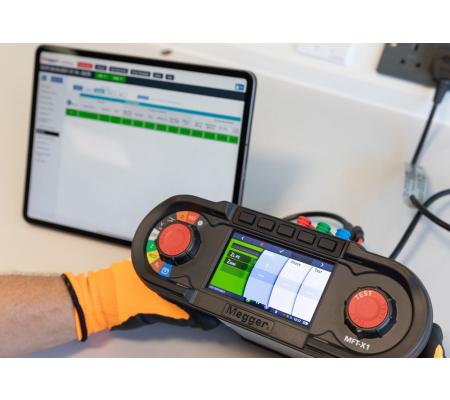

Bij gebruik van de Incontrol Sync app in combinatie met de Megger MFT-X1 krijgt u beschikking over unieke functionaliteit die u veel tijd zal besparen bij het uitvoeren van inspecties. U kan een serie testen uitvoeren, waarbij de meetwaarden in real-time naar de app worden gecommuniceerd, zonder deze handmatig op te slaan. U hoeft dus geen meetwaarden te uploaden in de software of telkens een handeling te verrichten op uw tablet/smartphone. De meetwaarde wordt gevalideerd op basis van acceptatiecriteria, waarbij afwijkingen automatisch worden gesignaleerd. Nadien kan u zelfs de meetwaarden op een plattegrond op de juiste locatie plaatsen en dit opnemen in uw rapportage.

Meer informatie over de Incontrol Sync app vindt u via onderstaande link:

Incontrol Sync app

CertSuite™ app
Megger CertSuite™ is een handige en veilige softwareoplossing voor het creëren, printen en bewaren van professionele certificaten en meetrapporten met Megger testinstrumenten. CertSuite™ is "cloud based" en beschikbaar als Android en iOS app voor smartphones en tablets en tevens te gebruiken via een browser op een laptop of desktop PC.

Meer informatie over CertSuite™ vindt u via onderstaande link:

CertSuite

Veiligheid
De MFT-X1 biedt ingangsbescherming en veiligheidswaarschuwingen bij aanwezigheid van een gevaarlijke spanning. Als op een circuit tijdens een isolatieweerstand- of beschermingsleidingstest spanning staat, wordt deze spanning op het scherm weergegeven. Als deze spanning boven een bepaalde veiligheidswaarde uitstijgt, wordt verder testen geblokkeerd en klinkt een waarschuwingssignaal.

Accu

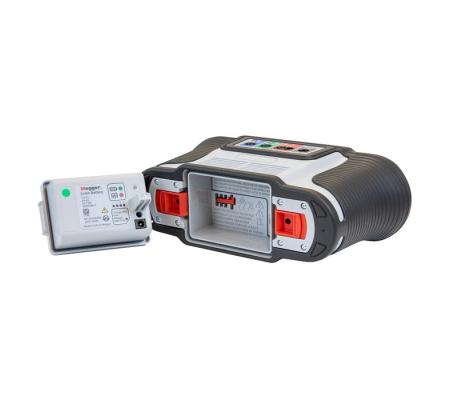

De MFT-X1 is uitgevoerd met een oplaadbare accu die in 2,5 tot 3 uur kan worden opgeladen in het instrument, waarna het toestel meer dan 16 uur gebruikt kan worden. De accu kan op eenvoudige wijze worden verwijderd en vervangen door een andere accu (optioneel) of een optionele adapter voor 8 alkaline batterijen (type AA).
