Productomschrijving

Toepassing
De S4601 ST is geschikt voor het meten van druk en drukverschil van niet-corrosieve, niet-agressieve, niet-visceuse en niet-kristalliserende gassen. Het toestel kan worden gebruikt voor het meten van o.a. drukverschil, voordruk, branderdruk, beproevingsdruk voor gasleidingen, drukverschilschakelaar en gasdistributiedruk.

Gemakkelijk in het gebruik

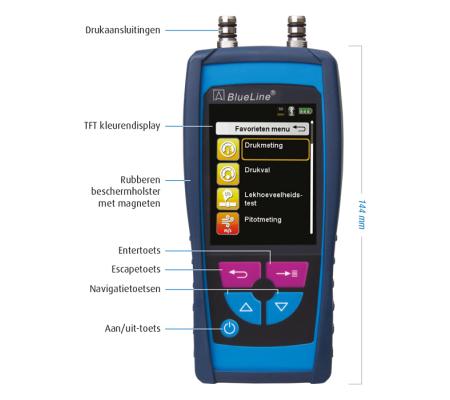

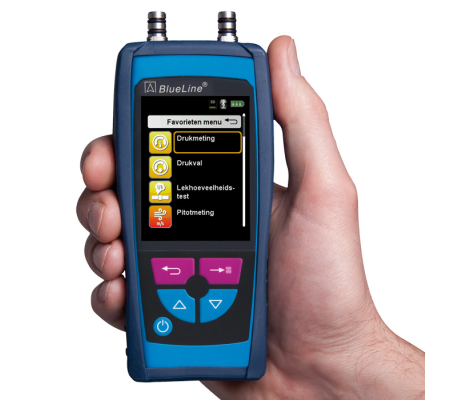

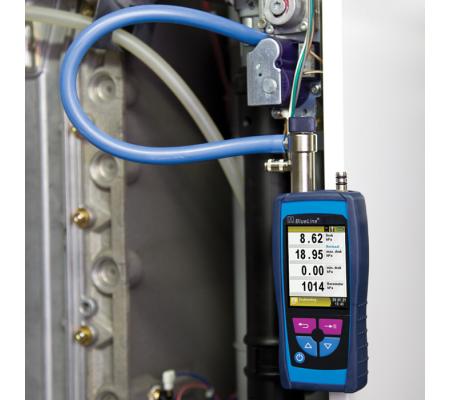

De compacte en ergonomische vormgeving van de S4601 ST maakt dit toestel bijzonder goed hanteerbaar bij de dagelijkse werkzaamheden. Het rubberen beschermholster zorgt voor een optimale grip, een goede bescherming tegen stoten en krassen en de geïntegreerde magneten maken het mogelijk om het toestel te bevestigen op vlakke metalen oppervlakken, zoals de mantel van een CV-ketel.

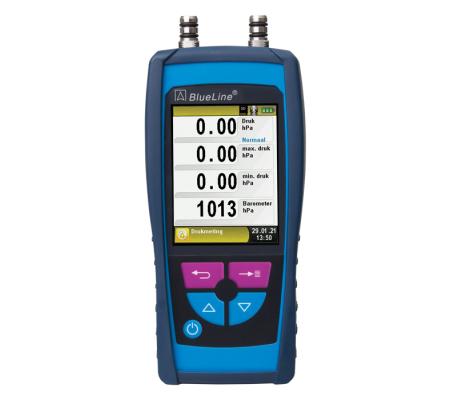

De bediening van de S4601 ST is gemakkelijk door de overzichtelijke menustructuur. Op het grote TFT kleurenscherm wordt standaard de actuele meetwaarde, evenals de maximaal en minimaal gemeten waarde en de barometrische druk weergegeven. Het toestel geeft een visueel en akoestisch signaal indien een door de gebruiker opgegeven grenswaarde wordt overschreden. De S4601 ST is voorzien van een krachtige interne Li-Ion accu met een lange gebruiksduur en wordt geleverd met een acculader/netadapter.

Digitale meetrapportage met EuroSoft connect
Met EuroSoft connect kan u na een meting met dit instrument gemakkelijk een digitaal meetrapport genereren en versturen. EuroSoft connect is gratis beschikbaar als app (Android en iOS) en als Windows software.

Via Bluetooth^® Smart wordt draadloos contact gemaakt met het meetinstrument, waarbij de actuele meetwaarden en berekende waarden live kunnen worden uitgelezen. Het is ook mogelijk om meetwaarden gedurende een periode te loggen. De meetwaarden kunnen als getallen, als een grafiek of in beide vormen worden weergegeven en opgenomen in een meetrapport. U kan uw bedrijfsnaam, bedrijfslogo en contactgegevens invoeren, zodat deze worden weergegeven in elk rapport. Hierbij kan ook de naam van de technicus of servicemonteur worden opgenomen en zelfs een digitale handtekening van deze persoon. Alle relevante informatie voor een meting kan worden ingevoerd in EuroSoft connect, waaronder klant- en locatiegegevens, aanvullende opmerkingen en zelfs foto’s of andere afbeeldingen.

EuroSoft connect biedt een deelfunctie waarmee u een meetrapport gemakkelijk kan delen via e-mail, WhatsApp of social media, zoals Facebook en LinkedIn. Indien u gebruik wilt maken van EuroSoft connect Windows software en uw PC of laptop heeft geen Bluetooth, dan kan u gebruik maken van een optioneel verkrijgbare dongel. Bij gebruik van de app is het naast Bluetooth communicatie tevens mogelijk om met de camera van uw smartphone of tablet een QR-code met het meetrapport uit te lezen op het display van het instrument.

Klik voor meer informatie en download-links van de EuroSoft connect app op onderstaande button:

EuroSoft connect app

Klik voor meer informatie en een download-link van EuroSoft connect software op onderstaande button:

EuroSoft connect software

Automatische drukdalingsproef
De S4601 ST beschikt over een automatische drukdalingsproef. Als deze functie wordt geactiveerd, dan registreert het instrument de drukdaling gedurende een door de gebruiker opgegeven tijdsinterval (bijvoorbeeld 180 seconden). Deze functie maakt het uitvoeren van een lekdichtheidsbeproeving bij gasleidingen zeer gemakkelijk. Na het activeren van de printfunctie zendt het instrument een draadloos infrarood signaal naar de optionele EUROprinter, die vervolgens een compleet meetrapport uitprint op thermisch papier. Indien een drukdalingsproef is uitgevoerd wordt de gemeten waarde hiervan bij het meetrapport opgenomen.

Firmware update
Als EURO-INDEX nieuwe functies ontwikkelt of bestaande functionaliteit verbetert voor de S4602 ST, dan zijn deze voor de gebruiker GRATIS te downloaden.

Klik hier voor de nieuwste firmware van dit instrument

Database Memory
Database Memory is een functie die beschikbaar is voor BLAUWE LIJN instrumenten met Bluetooth^® Smart communicatie, waaronder de Multilyzer STx en STe serviceanalyzers, Bluelyzer ST rookgasmeter, S4600 ST-serie druk(verschil)meters en de BlueAir ST luchtsnelheidsmeter. Deze functie biedt de mogelijkheid om 1.000 records aan te maken op een MicroSD geheugenkaart met elk 8 regels informatie. Dit kunnen bijvoorbeeld 1.000 klanten zijn met adres-, contact- en installatiegegevens. Bij elk van deze records kunnen vervolgens 10 meetrapporten met datum en tijd worden opgeslagen. In totaal is er hiermee ruimte voor 10.000 meetrapporten.

Lekhoeveelheid testfunctie
Dit instrument is voorzien van een testfunctie waarmee u de inhoud van een gasleiding kunt bepalen en vervolgens een lekhoeveelheidstest kan uitvoeren. Indien de inhoud van de te testen gasleiding bekend is, kan deze handmatig worden ingevoerd. Indien de inhoud niet bekend is kan dit met deze functie worden bepaald door een bekende hoeveelheid lucht te injecteren in het systeem. Hiervoor zijn optionele accessoires verkrijgbaar.

1. Drukadapter SE
2. Conische afpersstop
3. Injectiespuit
4. Blaasbalg met ventielen

1, 2 en 4 maken standaard deel uit van de Afpersset SE tot 1 bar.

Na het injecteren van lucht wordt de resulterende toename van druk gemeten. Deze gegevens worden vervolgens omgerekend naar de inhoud van het leidingsysteem.

Na invoer van de inhoud, de gewenste stabilisatietijd, de meettijd, de gasdruk en het medium wordt de drukdaling en barometrische druk gemeten, waarna vervolgens de lekhoeveelheid per uur wordt weergegeven.

Compatibel met CAPBs^®
U kunt CAPBs^® toepassen om de meetfuncties van een S4600 ST-serie drukmeter uit te breiden. Hiervoor dient uw instrument voorzien te zijn van de meest actuele firmware. Nieuwe modellen worden uiteraard met de nieuwste firmware geleverd. indien uw S4600 ST-serie drukmeter bij EURO-INDEX wordt aangeboden voor periodiek onderhoud en/of kalibratie, dan wordt deze ook automatisch voorzien van de laatste firmware. U kunt de firmware update ook zelf uitvoeren. Meer informatie hierover vindt u hier.

Certificering
De BLAUWE LIJN S4600 ST-serie is gecertificeerd volgens de norm NEN-EN 50379 deel 2. Dit betekent dat deze toestellen mogen worden toegepast bij alle drukmetingen voor het controleren, onderhouden en afstellen van verbrandingstoestellen.
