Productomschrijving

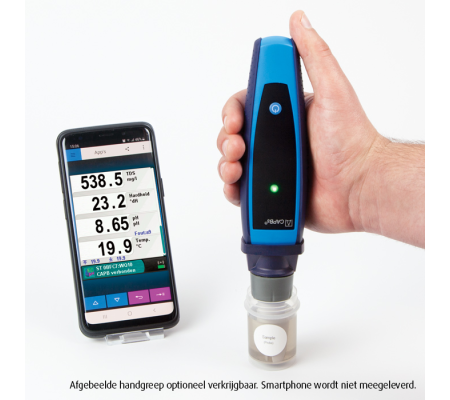

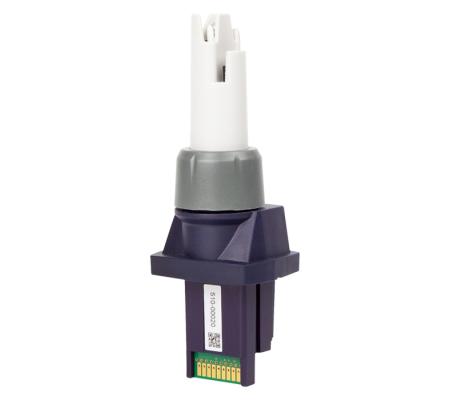

Meten van waterkwaliteit met de CAPBs^® sens WQ10
Om een beeld te krijgen van de kwaliteit van het systeemwater in een installatie dient u een sample te nemen en hiervan een aantal meetwaarden vast te stellen.

Waarom is de kwaliteit van het systeemwater belangrijk?
Bij centrale verwarming met radiatoren, vloerverwarming en/of lucht/water warmtepompen speelt het water dat wordt rondgepompt in het systeem een belangrijke rol bij het verwarmen van het pand. De kwaliteit van dit systeemwater kan echter een grote invloed uitoefenen op de levensduur, het rendement en het functioneren van de installatie. Belangrijke factoren zijn:

• Zuurgraad - De zuurgraad wordt uitgedrukt in pH met een waarde tussen 0 en 14. Een lage waarde is zuur, een waarde van 7 neutraal en een hoge waarde noemen we basisch. Een te lage pH-waarde tast de stalen onderdelen en leidingen in de installatie aan, terwijl een te hoge waarde juist de aluminium delen beschadigt.
• Geleidbaarheid - Een hoge geleidbaarheid van water duidt op de aanwezigheid van vaste deeltjes. Er treedt corrosie (roest) op bij metalen onderdelen en leidingen in de installatie door de zuurstof in het water. De roestdeeltjes gaan zwerven in het systeem en bij ernstige corrosie kan er zelfs lekkage ontstaan. Daarnaast komen er ook metaaldeeltjes in het water terecht door wrijving en slijtage. De roest- en metaaldeeltjes zorgen ervoor dat het systeemwater zwart wordt en kunnen storingen en verstoppingen tot gevolg hebben. Door de geleidbaarheid van het water te meten kan de mate van verontreiniging worden vastgesteld.

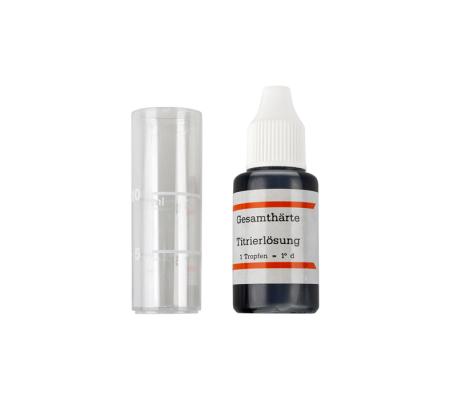

• Hardheid - De hoeveelheid kalk in het systeemwater wordt uitgedrukt in hardheid. Zelfs als er relatief zacht water wordt gebruikt in een verwarmingssysteem zal er kalk worden afgezet op diverse onderdelen, zoals de warmtewisselaar. Dit zal niet direct een storing tot gevolg hebben, maar heeft wel een negatieve invloed op het rendement van het systeem. Slechts 1 mm kalkafzetting heeft al een verhoging van 10% in energieverbruik tot gevolg.

Werkwijze

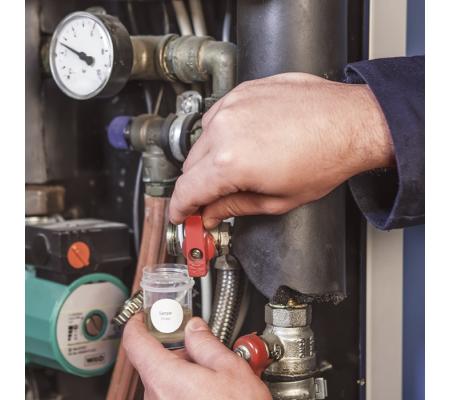

U neemt een sample van het systeemwater op een punt met goede doorstroming en stelt daarvan de pH-waarde, geleidbaarheid en temperatuur vast. De pH-waarde geeft direct de zuurgraad van het water aan. De geleidbaarheid wordt gemeten in micro-Siemens per centimeter (μS/cm). Uit deze waarde wordt het zoutgehalte van het water, het totaal van opgeloste vaste stoffen en de hardheid van het water berekend. De temperatuur van het water wordt gemeten om de andere meetwaarden te kunnen refereren aan de standaard temperatuur van 25 °C.

Als er waarden worden gemeten die wijzen op een te grote afwijking van de zuurgraad of te veel verontreiniging, dan kunnen er corrigerende maatregelen worden getroffen. Volg hierbij de richtlijnen van de fabrikant of VDI2035. Controle van het systeemwater hoort bij het periodieke onderhoud van de hele installatie. Met de opgeslagen meetrapporten kunt u de kwaliteit monitoren en tijdig maatregelen treffen.

Kalibratie en onderhoud

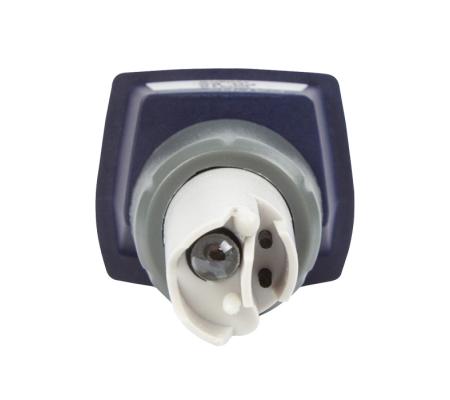

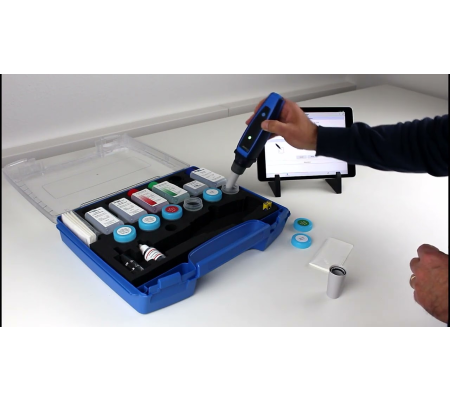

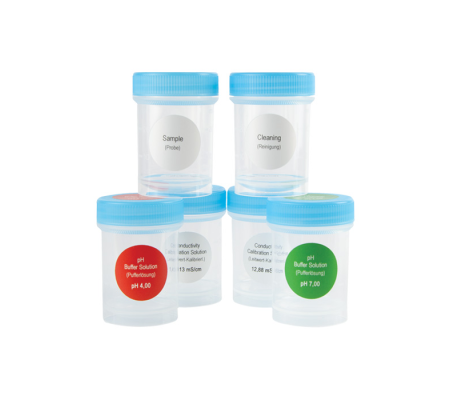

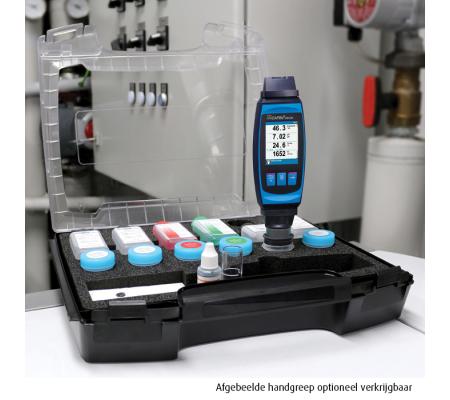

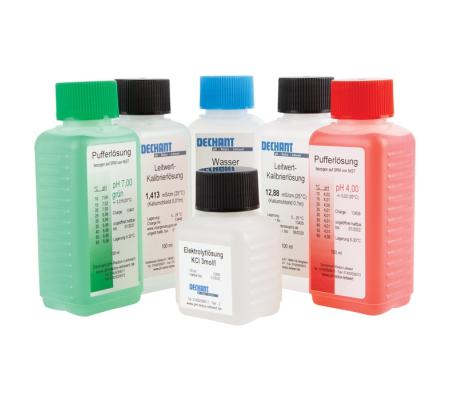

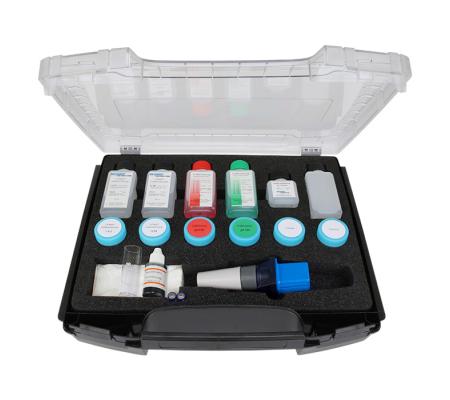

Om goede meetwaarden te verkrijgen is het belangrijk om de pH-sensor minstens elke 2 weken te kalibreren en de geleidbaarheidsensor elke maand. Hiervoor wordt de CAPBs ^® sens WQ10 geleverd in een handige draagkoffer met daarin diverse kalibratievloeistoffen en bijbehorende maatbekers. Hiermee kan het toestel worden gekalibreerd op 1,413 mS/cm, 12,88 mS/cm, pH 4,00 en pH 7,00. Daarnaast bevat de set een flesje gedestilleerd water en tissues voor reiniging van de sensor, evenals een speciale kaliumchloride vloeistof voor in de beschermkap van de sensor. Deze vloeistof in de beschermkap zorgt er voor dat de pH-sensor niet beschadigd raakt.

De onderdelen van de kalibratieset zijn uiteraard ook los verkrijgbaar.

Wat zijn CAPBs^®?

De modulaire meetoplossing
Wat is modulair meten? In de installatie- en bouwwereld zijn we bekend met de term modulair bouwen. Met een paar soorten prefab modules kun je diverse soorten gebouwen maken met verschillende doeleinden. Snel, flexibel en kostenbesparend. Dit gaat ook op voor modulair meten. De twee CAPBs^® handgrepen in combinatie met de grote selectie meetmodules zijn inzetbaar voor talloze toepassingen.

Met CAPBs^® is het niet langer nodig om een veelvoud aan meetinstrumenten mee te nemen op locatie. Eén of twee handgrepen, een selectie meetmodules en enkele accessoires passen gemakkelijk in één handzame koffer. Daarnaast is een modulaire meetset ook voordeliger dan afzonderlijke meetinstrumenten.

Handgrepen
LET OP! CAPBs^® sens meetmodules functioneren uitsluitend in combinatie met een CAPBs^® handgreep

CAPBs^® device handgreep
De CAPBs^® device is een veelzijdige handgreep met twee aansluitmogelijkheden waarop alle sens meetmodules kunnen worden geplaatst. Deze handgreep bevat een display, drie toetsen voor bediening, Bluetooth^® communicatie en een accu. Klik hier voor meer info.

CAPBs^® module handgreep
De CAPBs^® module is een slanke handgreep waarop alle sens meetmodules kunnen worden geplaatst. Deze handgreep bevat Bluetooth ^® communicatie, een meerkleurige LED die de functionaliteit aangeeft en voeding met batterijen. Klik hier voor meer info.

EuroSoft live

EuroSoft live: de app bij de CAPB

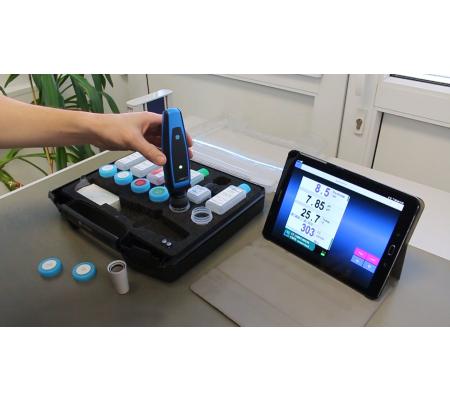

EuroSoft live is gratis verkrijgbaar als app voor smartphones en tablets met Android en iOS besturingssystemen en als software voor Windows. Als u met EuroSoft live via Bluetooth^® Smart contact maakt met een CAPBs^® handgreep worden de meetwaarden en menu’s weergegeven zoals op een BLAUWE LIJN^® meetinstrument, inclusief de bediening. U kunt de actuele meetwaarde(n) uitlezen, evenals de maximaal en minimaal gemeten waarde en deze presenteren in een meetrapport. Het is ook mogelijk om meetwaarden gedurende een periode te loggen met een instelbaar interval. Deze meetwaarden kan u zowel numeriek als grafisch weergeven. Bij bepaalde sens meetmodules zijn aanvullende meetprogramma’s mogelijk, zoals een lekhoeveelheidsmeting (druk) of een meetfunctie voor legionellapreventie (temperatuur). Heeft uw laptop of pc geen Bluetooth^®, dan is er optioneel een Bluetooth dongel verkrijgbaar.

De CAPBs^® device handgreep is daarnaast in staat een QR-code te genereren op het display. Als u gebruik maakt van de gratis EuroSoft Live app op uw smartphone of tablet, dan kan u hiermee de QR-code inscannen en de meetwaarden opnemen in uw meetrapportage. Firmware updates van de CAPBs^® device handgreep kunnen ook worden uitgevoerd met de EuroSoft live software.

Met de deelfunctie in de app kunt u een screenshot, het meetrapport of de gelogde meetwaarden delen via e-mail, WhatsApp of social media, zoals Facebook en LinkedIn. Met de EuroSoft live software kunnen meetwaarden van de CAPBs^® module handgreep ook worden gedeeld.

Meer info en download - EuroSoft live app

Meer info en download - EuroSoft live software
