Meten aan ventilatie

Als er geleefd of gewerkt wordt in een ruimte, dan dient de lucht in die ruimte voldoende kwaliteit te bieden zodat er sprake is van een gezond binnenklimaat. Zonder ventilatie zal de kwaliteit van de lucht voortdurend afnemen doordat mensen zuurstof verbruiken en kooldioxide (CO₂) uitademen. Daarnaast kan de lucht verontreinigd raken door o.a. vuil, stof en ziekteverwekkers. Door voldoende te ventileren met verse buitenlucht blijft de luchtkwaliteit goed. Dit kan door natuurlijke ventilatie met één of meer open ramen, maar ook met mechanische ventilatie worden bereikt. Om te weten wanneer er voldoende wordt geventileerd en dit ook aan te tonen moeten metingen worden verricht.

Bouwbesluit

In het bouwbesluit worden o.a. eisen gesteld aan het meten van de luchtkwaliteit in het primair onderwijs. Hierbij dient de concentratie kooldioxide (CO₂) gemeten en opgeslagen worden. De GGD en overheid geven aan dat de CO₂-concentratie een goede indicator is voor de kwaliteit van de lucht. Deze waarde dient in een klaslokaal onder 1.000 ppm te blijven. Het heeft zelfs de voorkeur om onder een waarde van 800 ppm te blijven. Ter referentie: schone buitenlucht in een gebied zonder druk wegverkeer en/of industrie heeft een CO₂-waarde van circa 400 ppm.

Meetmethoden

Om te bepalen of er voldoende wordt geventileerd in een ruimte kan de CO₂-concentratie als indicatie worden gebruikt. Er worden wel eisen gesteld aan het meetbereik en de nauwkeurigheid van de meting, dus niet alle toestellen zijn hiervoor geschikt. Een andere methode is meting van de luchthoeveelheid bij uitblaasopeningen van mechanische ventilatie. Door een berekening uit te voeren van deze waarde t.o.v. de grootte van de ruimte en het aantal mensen in de ruimte kan worden bepaald of er sprake is van voldoende ventilatie.

EURO-INDEX biedt diverse meetoplossingen voor beide meetmethoden.

Luchtsnelheid en luchthoeveelheid

Door de luchtsnelheid in een ventilatiekanaal of bij een uitblaasopening te meten kan de luchthoeveelheid worden berekend door het formaat van het kanaal of de opening in te geven in het instrument. Er zij diverse meetprincipes voor het meten van luchtsnelheid, waaronder het gebruik van een pitotbuis, een hittedraad of een vleugelrad.

Voor meting van luchthoeveelheid bij grotere (wervel)roosters in bijvoorbeeld kantoren is een instrument met een meetkap met een grid of meetkruis de juiste oplossing.

Voorbeelden hiervan zijn:

• Airflow LoFlo balometer met de 650 x 650 meetkap met grid

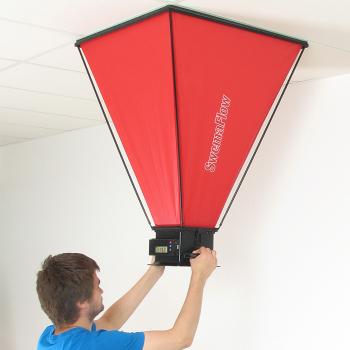

• Swema Swemaflow 126 met 650 x 650 meetkap en meetkruis

De luchtstroom bij ventielen kan het beste worden gemeten met:

• Airflow LCA301 vleugelradmeter in combinatie met een ronde meetconus
• Swema Swemaflow 236

Indien er sprake is van ventilatieroosters met afwijkende afmetingen kan de luchthoeveelheid het beste worden gemeten met een Swemaflow met speciale meetkap (diverse formaten verkrijgbaar) of de BLAUWE LIJN BlueAir ST. Door hiermee meerdere luchtsnelheidsmetingen te verrichten voor de opening en de afmetingen van deze opening in te voeren wordt de luchthoeveelheid berekend.

Voor meting van luchtsnelheid en luchthoeveelheid in een ventilatiekanaal kan het beste gebruik worden gemaakt van een pitotbuis in combinatie met een nauwkeurige micromanometer. Het voordeel van dit type meting is dat er slechts een kleine opening in het kanaal hoeft te worden gemaakt. Een bijzonder geschikt instrument hiervoor is de BLAUWE LIJN S4602 ST in combinatie met de BLAUWE LIJN pitotbuis.

Een compleet overzicht van instrumenten voor luchthoeveelheidsmeting vindt u via onderstaande link:

Luchthoeveelheidsmeting

CO2-meting

Een betrouwbare methode voor het meten van de CO₂-concentratie is door gebruik te maken van een infrarood (NDIR) sensor. Het is hiermee mogelijk om een momentopname te maken, maar het is wenselijk om gedurende enige tijd (bijvoorbeeld een werkdag) de meetwaarde te loggen met een vaste interval. Op deze manier kun je gemakkelijk inzichtelijk maken wat de minimale en maximale meetwaarden zijn gedurende de dag en deze weergeven in een grafiek.

Geschikte instrumenten zijn bijvoorbeeld de Afriso SenseLife Green Eye. Dit is een stationaire IAQ-monitor voor het meten en loggen van CO₂, temperatuur en luchtvochtigheid. Dit model is geschikt voor plaatsing op een bureau of ander meubel.

BLAUWE LIJN CAPBs is een modulair meetsysteem dat twee goede oplossingen biedt:

De CAPBs sens AQ35 in combinatie met een CAPBs handgreep meet CO₂ met een meetbereik tot 10.000 ppm, een resolutie van 1 ppm en een nauwkeurigheid van
±(70 ppm + 3% RDG). Het instrument kan worden uitgelezen met een smartphone of tablet met de gratis EuroSoft live app. U kan met dit instrument en de app ook gedurende een periode loggen en de meetwaarden zowel numeriek als grafisch rapporteren.

De CAPBs sens AQ36 biedt naast alle mogelijkheden van de CAPBs sens AQ35 tevens nauwkeurige meting van de omgevingstemperatuur en relatieve luchtvochtigheid, waarmee een compleet beeld van de luchtkwaliteit wordt verkregen.

Een compleet overzicht van instrumenten voor CO₂-meting vindt u via onderstaande link:

CO₂-meting

Wij adviseren u graag over de juiste meetmethoden en -instrumenten voor uw specifieke toepassing.

Neem hiervoor contact op met onze specialisten via 010 – 2 888 000 of verkoop@euro-index.nl
