Product description

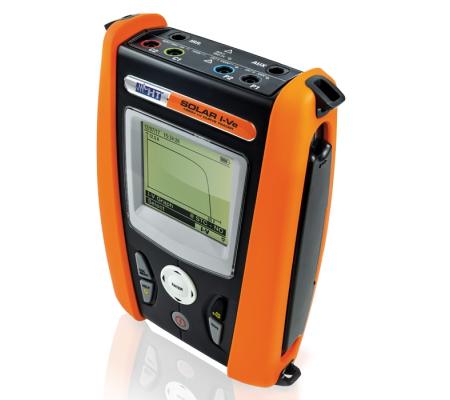

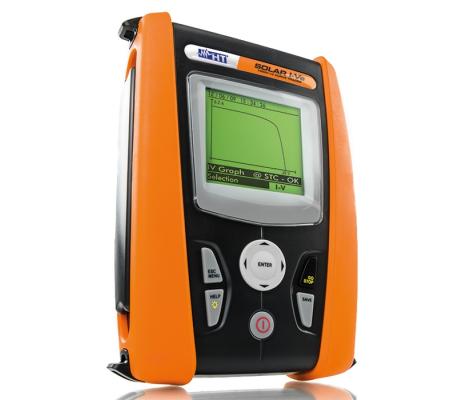

De Solar I-Ve combineert de functionaliteit van de I-V500w met een enkelfase installatietester. De gebruiker kan hiermee een module of string testen en, indien het testresultaat negatief mocht zijn, direct de oorzaak van het probleem vaststellen. Omdat de afstand tussen de zonnepanelen en de omzetter in veel gevallen vrij groot is (zonnepanelen op het dak van het gebouw en de omzetter in de meterkast) wordt gebruik gemaakt van een losse afstandsunit (Solar-02). Deze afstandsunit wordt gesynchroniseerd met het meetinstrument, waarna de metingen worden uitgevoerd. De meetresultaten in de Solar-02 worden vervolgens via een draadloze RF-verbinding bij de meetresultaten van het instrument gevoegd voor een volledige analyse. Hierdoor wordt het gebruik van lange en ongemakkelijke meetsnoeren overbodig.

Een belangrijke functie van dit instrument is het vaststellen van de I-V curve van een fotovoltaïsche module of installatie. Hierbij worden verschillende parameters gemeten, waarna de meetwaarden worden geëxtrapoleerd in een I-V curve in standaard test condities (STC). Met deze I-V curve kan een vergelijk worden gemaakt met de specificaties die zijn opgegeven door de fabrikant van de fotovoltaïsche module of installatie en worden vastgesteld of aan deze specificaties wordt voldaan.

De Solar I-Ve biedt een logfunctie waarbij een tijdsinterval kan worden gekozen tussen 5 seconden en 60 minuten. De meetwaarden worden opgeslagen in het interne geheugen en kunnen vervolgens naar een PC worden gedownload voor opslag en analyse. Het instrument bevat een uitgebreide database van fotovoltaische modules. Bij een test kunnen de meetresultaten direct worden vergeleken met deze database, waarna een OK / Niet OK oordeel volgt. De gebruiker hoeft zelf in het geheel geen calculaties uit te voeren.

Testen van PV-installaties

• True RMS meting van wissel- en gelijkspanning
• True RMS meting van wissel- en gelijkstroom
• Vermogensmeting (AC/DC)
• Metingen volgens NPR5310 blad 65
• Meting van intensiteit van zonnestraling (W/m²) met referentie sensor
• Meting van omgevingstemperatuur en temperatuur van de zonnepanelen m.b.v. een Pt1000 sonde
• Synchronisatie met de Solar-02 afstandsunit
• Realtime weergave van straling en temperatuur
• Gebruik van PDC compensatie-ratios m.b.t. de omgevingstemperatuur en de moduletemperatuur
• Logfunctie met tijdsinterval tussen 5 seconden en 60 minuten

I-V karakteristiek meting

• Meting van de uitgangsspanning van de module/string tot 1.500 V DC
• Meting van de uitgangsstroom van de module/string tot 15 A DC
• Meting van vermogen van de module/string
• Meting van de stralingsintensiteit in W/m² met referentie sensor
• Meting van de temperatuur van de module (automatisch of met een externe sonde)
• Numerieke en grafische weergave van de I-V curve
• Meting van de weerstand van een serie fotovoltaïsche modules (string)
• Mechanische inclinometer voor bepaling van de invalshoek van de zonnestraling
• 4-draads meetmethode
• Extrapolatie tot Standaard Test Condities (STC = 1.000 W/m², 25 °C)
• Mogelijkheid tot evaluatie van testresultaten met OK / Niet OK
• Tot 30 types fotovoltaïsche modules in interne database (door gebruiker te onderhouden)

Algemene eigenschappen

• Intern geheugen voor opslag van testresultaten
• Mogelijkheid tot oproepen van opgeslagen testresultaten in het display
• Optische USB-poort voor connectie met een PC
• Helpfunctie in het display
• Wifi communicatie
