Product description

De PV-Isotest test de veiligheid van de PV-installatie volgens IEC/EN62446, SCIOS Scope 12 en de InstallQ erkenningsregeling voor zonnestroomsystemen.

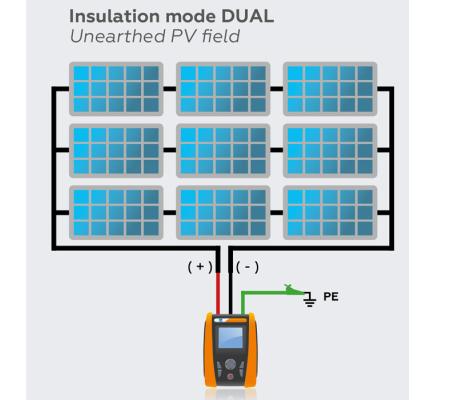

Isolatieweerstand in DUAL mode
Meting en beoordeling met direct resultaat (OK|NO) van de isolatieweerstand van de actieve geleiders van een paneel, string of volledig fotovoltaïsch veld, volgens de vereisten van norm NEN-EN-IEC62446-1, zonder gebruik van een externe schakelaar om de positieve en negatieve aansluitingen kort te sluiten.

Met een enkele test worden de isolatieweerstandwaarden van zowel de negatieve als positieve zijde van het veld weergegeven, waarmee de gebruiker de mogelijke fout gemakkelijk kan lokaliseren.

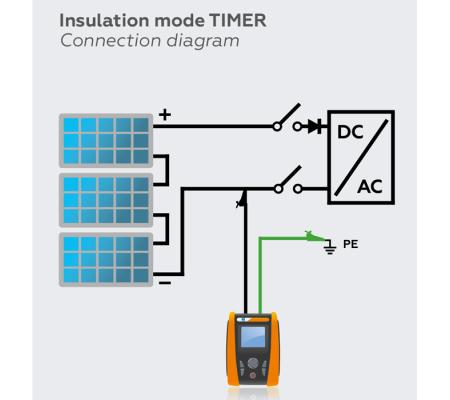

Isolatieweerstand in TIMER mode
Meting en beoordeling met direct resultaat (OK|NO) van de isolatieweerstand van een kabel met berekening van de Diëlektrische Absorptie Ratio (DAR) en Polarisatie Index (PI), waarmee de huidige staat van de isolatie kan worden bepaald.

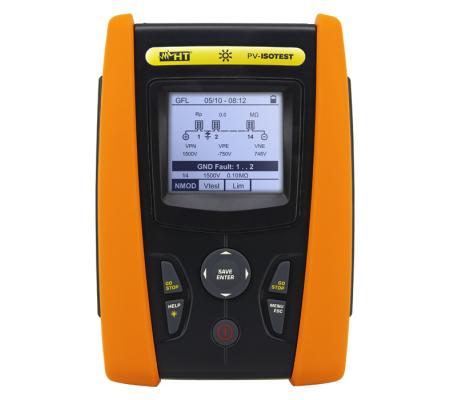

GFL (Ground Fault Locator) functie
Met de GFL-functie kan de locatie van een isolatiefout (< 0,23 MegaOhm) worden gevonden in een string van PV-panelen door bijvoorbeeld water of beschadiging.

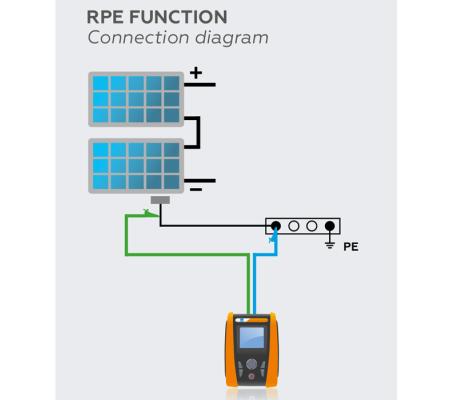

RPE functie
Meting en beoordeling met direct resultaat (OK|NO) van de continuïteit van de beschermingsleiding met > 200 mA teststroom.

DMM functie
Directe weergave van DC en RMS spanning (met mogelijke AC componenten) tussen de polen en aarde.

Metingen met de PV-Isotest worden verricht conform de volgende regelgeving:

• Veiligheidsinspecties volgens SCIOS Scope 12 (TD18) Klik hier voor meer info
• NEN-EN-IEC 62446-1:2016 (Eisen voor beproeving, documentatie en onderhoud)
• NEN-1010 (Veiligheidsbepalingen voor laagspanningsinstallaties)
