Productomschrijving

De SwemaFlow 126 is een lichtgewicht instrument voor meting van luchthoeveelheid bij ventilatieventielen en -roosters in HVAC-systemen. Het unieke meetprincipe met een raster van hittedraden geeft nauwkeurige meetwaarden over het hele meetbereik van 5,4 tot 450 m³/uur. Dit toestel is geschikt voor metingen aan zowel afzuig- als inblaasventielen en beschikt over tegendrukcompensatie voor het balanceren van ventilatiesystemen. De meetwaarden kunnen worden opgeslagen in het interne geheugen en geëxporteerd naar een PC.

Het toestel meet de luchthoeveelheid in l/s, cfm en m³/uur, evenals de temperatuur en barometrische druk. De meetwaarden worden weergegeven op een groot display met achtergrondverlichting en kunnen worden vastgezet (holdfunctie).

De accu van de SwemaFlow 126 biedt een continue gebruiksduur van circa 12 uur bij 0 l/s en circa 2 uur bij 125 l/s. De accu kan in 2 uur geheel worden geladen met de bijgeleverde acculader en er kan worden gemeten tijdens het laden.

Tegendrukcompensatie

Bij meting van luchthoeveelheid bij inblaasventielen kan een meetinstrument tegendruk geven, die de meetwaarde kan beïnvloeden. Voor betrouwbare meetwaarden is daarom tegendrukcompensatie nodig. Swema heeft een unieke methode voor tegendrukcompensatie door gebruik te maken van een restrictiering. U voert twee metingen uit, één met de restrictiering en één zonder, om de restrictie te compenseren. De SwemaFlow 126 berekent de niet-beïnvloede luchthoeveelheid. Deze methode voor tegendrukcompensatie voldoet aan EN16211-methode ST 33 en ET 23. Naast de tegendrukmethode is het mogelijk om een directe meting van de luchtstroom te verkrijgen volgens EN16211-methode ST 31 en ET 21. De directe meting kan ook worden geschaald. Schalen met een flowfactor is nuttig bij het balanceren van de stroom.

Software

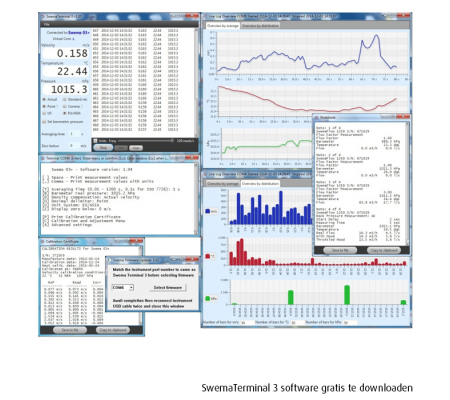

SwemaTerminal 3 is gratis Windows software voor de SwemaFlow 235, 236, 125D, 126, 4000, SwemaMan 7/8, SwemaAir 5, Swema 03, 03+ en Swema 05. Met deze software kunt u online metingen uitvoeren en loggen, instellingen wijzigen, firmware upgraden en grafieken en statistieken weergeven.

Werkwijze:

• Download SwemaTerminal 3 via onderstaande button.
• Pak het bestand uit en voer het installatiebestand uit.
• Wanneer de installatie is voltooid, sluit u de USB-kabel aan tussen de het instrument en de pc (u moet het instrument inschakelen). De pc installeert nu automatisch de benodigde drivers.

Download SwemaTerminal 3 - PC

Meetkappen

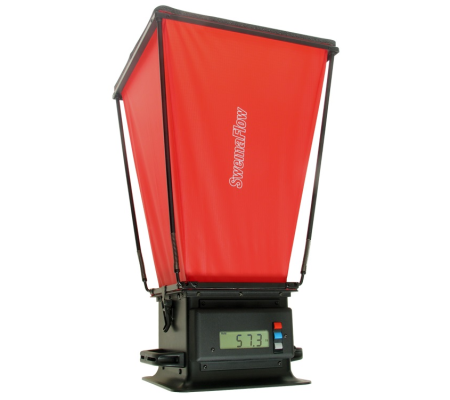

De SwemaFlow 126 wordt standaard geleverd met een opvouwbare meetkap van 300 x 300 mm (470 mm hoog). Er zijn echter diverse meetkappen in andere  maten verkrijgbaar:

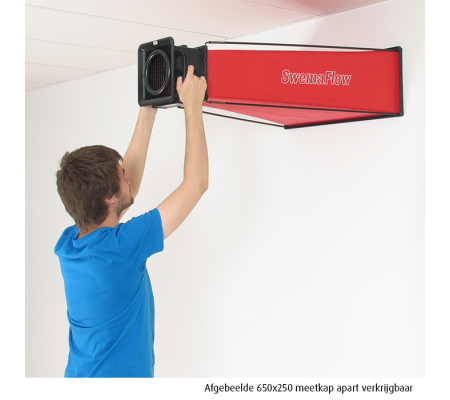

• SwemaFlow 126 250x650 opvouwbare meetkap

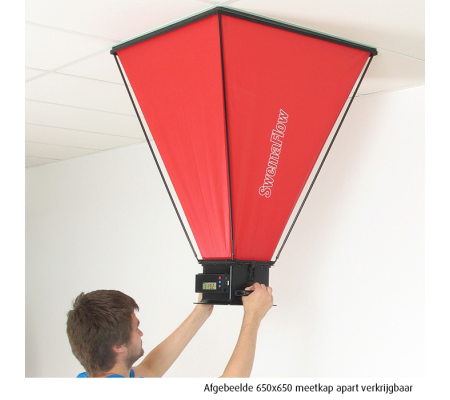

• SwemaFlow 126 650x650 opvouwbare meetkap
• SwemaFlow 126 1200x250 opvouwbare meetkap
• SwemaFlow 126 300x300 vaste meetconus (150 mm hoog)

Bij gebruik van de SwemaFlow 126 650x650 opvouwbare meetkap bij wervelroosters wordt het gebruik van een speciaal meetkruis aangeraden. Dit meetkruis wordt met klittenband in deze meetkaps bevestigd. Doordat de wervelingen in de meetkap tot afwijkingen in meetwaarden kunnen leiden, zorgt het meetkruis ervoor dat deze wervelingen worden geëlimineerd en betrouwbare meetwaarden worden verkregen.

Zie "Bijpassende artikelen" voor alle meetkappen en het meetkruis.
