Productomschrijving

Meetprincipe

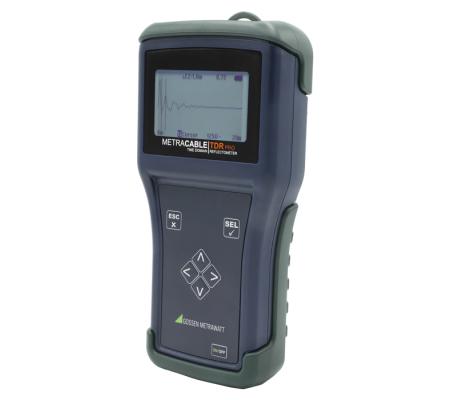

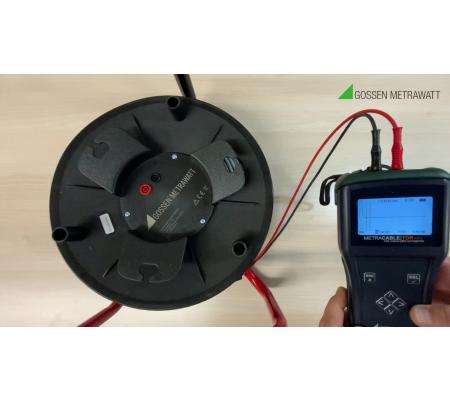

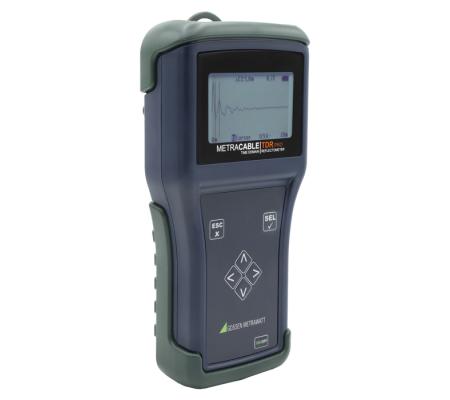

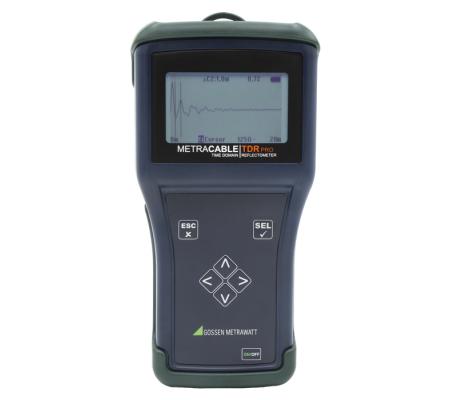

Door een korte puls te genereren, in een kabel te sturen en de echo hiervan te grafisch weer te geven kan de lengte van een kabel, of de afstand tot een kabelfout (kortsluiting, open einde, etc.) worden bepaald. Aan de vorm van het signaal kan tevens de aard van de kabelfout worden afgeleid. De Metracable TDR Pro kan deze meting uitvoeren bij vrijwel iedere kabel met 2 geleiders, zoals voedingskabel, datakabel, coaxkabel, etc.

Functionaliteit

De Metracable TDR Pro bevat een database met gegevens van veelvoorkomende kabels. Indien een meting wordt verricht aan een kabel van een onbekend type kan gebruik worden gemaakt van de AUTO testfunctie. Hiermee worden de belangrijkste parameters automatisch ingesteld. De Freeze-functie maakt het mogelijk om een tracé te "bevriezen" en deze rustig te bestuderen. De referentiefunctie  geeft de mogelijkheid om 2 tracés met elkaar te vergelijken.

In het weergegeven trace kunt u gebruik maken van 1 of 2 cursors. 1 voor weergave van de absolute afstand en de andere voor meting van de afstand tussen 2 punten.

Metracable Manager PC software

De Metracable TDR Pro is voorzien van Bluetooth^® communicatie. Hiermee kunnen de meetresultaten naar een PC met Metracable Manager PC software worden getransporteerd voor opslag en analyse. U kan Metracable Manager PC Software downloaden via onderstaande link.

Metracable Manager PC software
