Productomschrijving

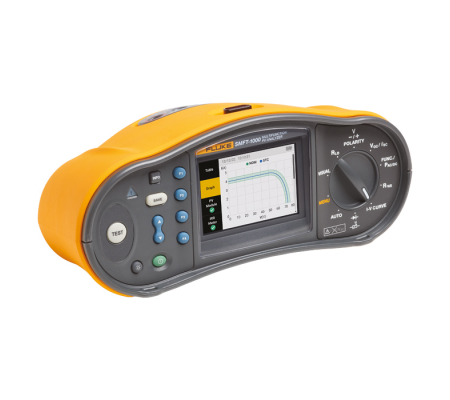

De Fluke SMFT-1000 is een multifunctioneel testinstrument met I-V curve tracer voor het meten en controleren van de prestaties en veiligheid van PV-systemen. Het toestel is ontworpen voor PV-professionals die installatie-, inbedrijfstelling- en onderhoudsdiensten leveren voor systemen tot maximaal 1.000 V DC en biedt een complete PV-testoplossing die voldoet aan de norm IEC 62446-1. Met de inbegrepen TruTest™-software kunnen meetgegevens van de zonnepaneelinstallatie en de inbedrijfstellingstests eenvoudig worden geïmporteerd, georganiseerd, geanalyseerd en gerapporteerd.

Functionaliteit

Veiligheidstests conform IEC 62446-1 Categorie 1:

• Beschermende aardingsweerstand RLO
• Onderbrekingsspanning, inclusief polariteit VOC
• Kortsluitstroom ISC
• Isolatieweerstand RINS

Systeemprestatietests conform IEC 62446-1 Categorie 2:

• Tracing van I-V-curve en optionele softwareanalyse met TruTest™
• Straling, temperatuur, kanteling en kompasrichting

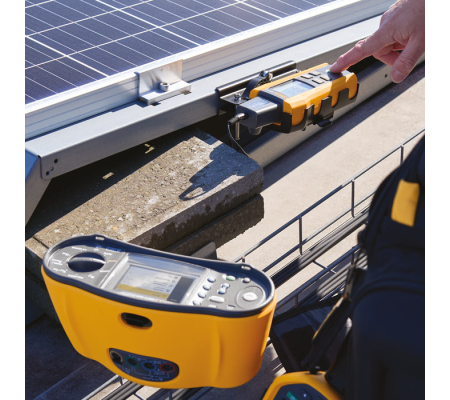

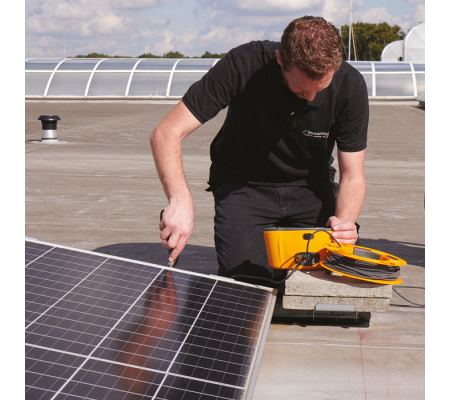

Draadloze zonnestralingsmeter

Voor het uitvoeren van nauwkeurige metingen van de I-V-curve zijn realtimegegevens over straling en temperatuur vereist. De meegeleverde IRR2-BT-stralingsmeter maakt draadloos verbinding met de SMFT-1000 om deze gegevens in real-time te communiceren. Als de draadloze verbinding om welke reden dan ook wordt onderbroken, blijft de IRR2-BT gedurende maximaal 17 uur gegevens registreren, die later kunnen worden vergeleken met tests die zijn uitgevoerd met de SMFT-1000.

Bedieningsgemak

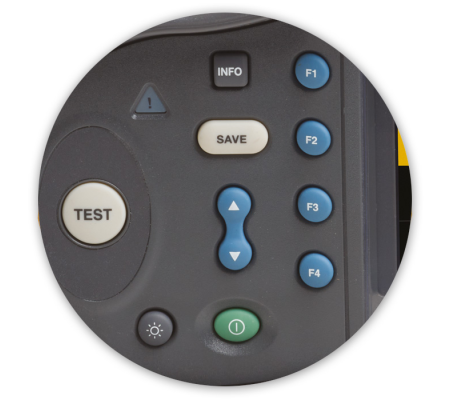

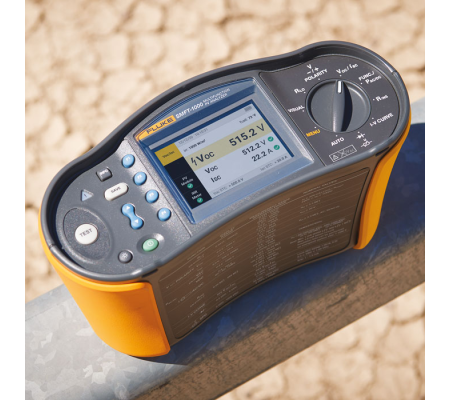

De SMFT-1000 is voorzien van kleurenscherm met hoog contrast voor het aflezen van meetwaarden en de I-V curve. Instructies op het scherm leiden u eenvoudig door de tests.

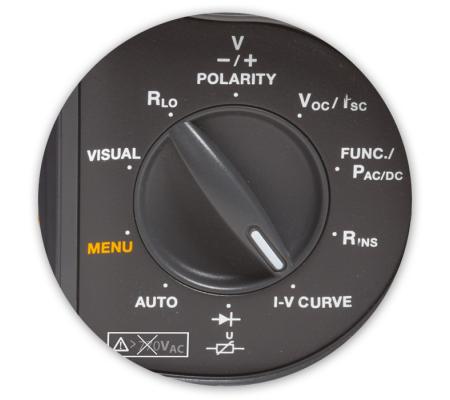

De Auto Test Mode maakt het mogelijk om een automatische reeks testen uit te voeren in diverse combinaties:

• Met isolatieweerstandtest of zonder isolatieweerstandtest
• IEC 62446-1-tests voor Categorie 1 of Categorie 1 en 2
• IEC 62446-1 tests voor beschermingsklasse I of beschermingsklasse II

I-V Curve

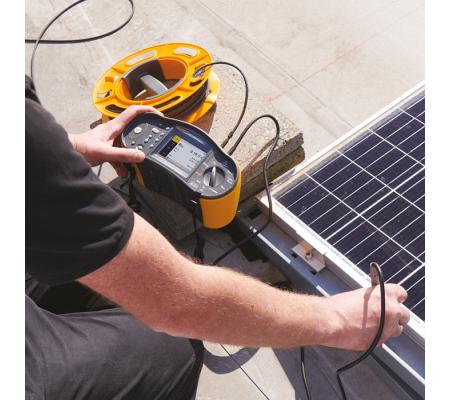

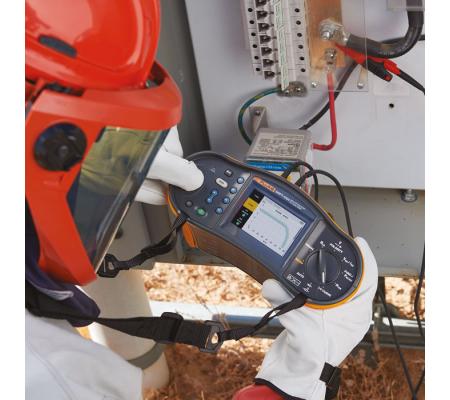

Wanneer u een I-V-curve meet op locatie, geeft de SMFT-1000 de curve weer terwijl de testgegevens worden geladen, naast de modulespecificaties van de fabrikant. Dit maakt het eenvoudig om metingen onmiddellijk te bevestigen zonder laptop of
tablet. Voer de test van de I-V-curve uit op nieuwe installaties om te controleren of ze werken volgens de specificaties van de installatie, of om te testen of bestaande modules of strings werken met de verwachte prestatieniveaus (degradatie).

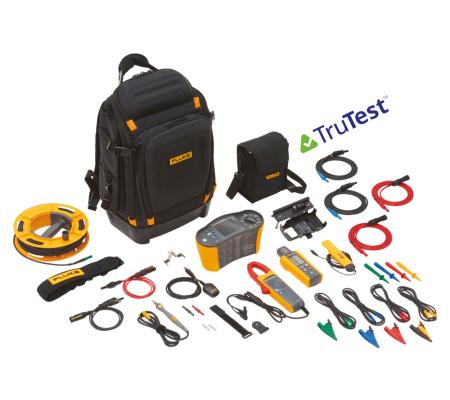

Complete set

Deze SMFT-1000/PRO bevat naast het testinstrument alle benodigde onderdelen en accessoires voor het uitvoeren van de tests. Dit alles past in de bijgeleverde rugzak, waarmee u alles comfortabel naar de gewenste locatie kan brengen. Het set bevat tevens  een Advanced licentie van TruTest™ software. Deze maakt het beheer van zonnepanelen, gegevensopslag en rapportage mogelijk op één platform.
