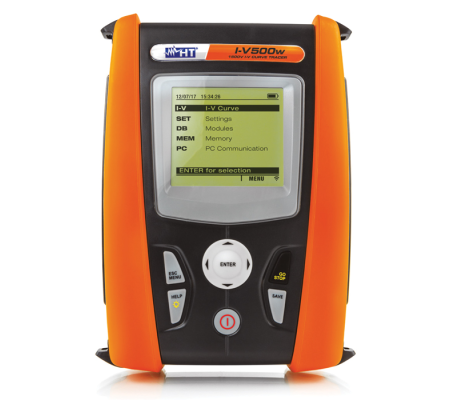

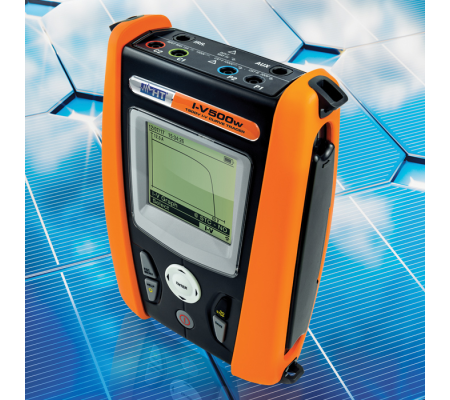

HT instruments I-V500w
HT instruments I-V500w
01-06-2025 t/m 31-07-2025
Alle prijzen zijn netto, per stuk, excl. BTW. Wijzigingen voorbehouden.
Beknopte productomschrijving
Multifunctioneel testinstrument voor het meten van de I-V curve, kortsluitstroom en openklemspanning van fotovoltaïsche panelen (zonnepanelen) van 1.000 V/15 A of 1.500 V/10 A.
Kies kalibratie

Tijdens de PV weken 15% korting
op PV-testinstrumenten van HT Instruments
Niet voor wederverkoop. Eventuele inkoopcondities gelden vanaf de adviesprijs.
Meer lezenProductomschrijving

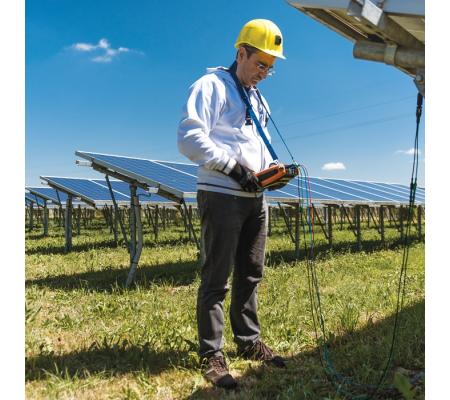

De Elektro Lijn I-V500w calculeert een I-V curve, een power curve met het maximale MPP-punt en meet alle parameters van zowel afzonderlijke panelen als een compleet systeem met een maximum van 1.000 V bij 15 A of 1.500 V bij 10 A. Het instrument kan worden gebruikt voor het controleren van de kwaliteit van fotovoltaïsche panelen, alsmede voor het vergelijken van afzonderlijke panelen in een grotere installatie. Het toestel meet naast spanning en stroom tevens de intensiteit van de zonnestraling en de temperatuur van de panelen. De verzamelde data wordt vervolgens verwerkt en vertaald naar Standaard Test Condities (STC), zodat een vergelijking kan worden gemaakt tussen de gemeten waarden en de opgegeven waarden van de fabrikant. Met de degradatie-functie kan worden gecontroleerd of de panelen voldoen aan de maximale jaarlijkse degradatie.
Met de Wifi-connectie kan met de gratis HTAnalysis App (Android en iOS) een snelle analyse gemaakt worden van de string of van een enkel paneel. De app biedt ook een handige troubleshoot assistent. De data kan in de HT-cloud worden opgeslagen, zodat de gegevens niet verloren gaan en er gemakkelijk een professioneel rapport gemaakt kan worden met Topview software.
Met de optionele Solar-02 module kan de meting van zonnestraling en temperatuur worden gelogd. Op die wijze kan de afstand tussen de panelen en de converters bij het meten gemakkelijk worden overbrugd, zonder gebruik te maken van zeer lange meetsnoeren. De gelogde data wordt later bij de gemeten data van het instrument gebracht om zo een goede analyse uit te voeren van de kwaliteit van de gemeten installatie.
Met de optionele KITKELVIN meetsnoerenset kunnen achtereenvolgende tests sneller worden uitgevoerd. U kunt tot 75% tijd besparen met dit accessoire. Door de KITKELVIN te verbinden met de contacten van een paneel wordt de metingprocedure automatisch gestart (Multi-String Auto Sequence™)
De optionele KITPVEXT25M meetsnoerenset maakt het mogelijk om metingen te verrichten waarbij de aansluitingen tot 25 meter van elkaar verwijderd liggen.
Meer lezenProductinformatie
Inbegrepen accessoires
Meetsnoerenset, set van 2 MC3 adapters, set van 2 MC4 adapters, KITGSC4, KITPVMC3, KITPVMC4, test- en meetsnoeren, HT304N referentiecel met aansluitsnoer, M304 inclinometer, CD-ROM met TopView software en USB-adapter, draagkoffer, SP-0500 handsfree kit en handleiding.
Kenmerken
- Meting van de kortsluitstroom van de module/string tot 15 A DC (1.000 V) of 10 A DC (1.500 V)
- Meting van vermogen van de module/string
- Meting van de stralingsintensiteit in W/m2 met referentie sensor
- Meting van de temperatuur van de module (automatisch of met een externe sonde)
- Numerieke en grafische weergave van de I-V curve
- Meting van de weerstand van een serie fotovoltaïsche modules (string)
- Mechanische inclinometer voor bepaling van de invalshoek van de zonnestraling
- 4-draads meetmethode
- Extrapolatie tot Standaard Test Condities (STC = 1.000 W/m2, 25 °C)
- Mogelijkheid tot evaluatie van testresultaten met OK / Niet OK
- Degradatie vergelijking
- Synchronisatie met de SOLAR-02 afstandsunit (optioneel)
- Tot 30 types fotovoltaïsche modules in interne database (door gebruiker te onderhouden)
- Geheugen voor 249 IV-curves
- Wifi communicatie
