Product description

Megger biedt een bijzonder uitgebreid assortiment isolatieweerstandtesters met uiteenlopende functies en specificaties. De modellen met een testspanning van 5 tot 15 kV zijn onderverdeeld in de ESSENTIAL reeks, de ADVANCED reeks en de EXPERT reeks. Deze instrumenten bieden uitstekende testprestaties, ruisonderdrukking en veiligheid. Met de selectietabel, die u vindt onder de tab "Euroinfo", kan u het model kiezen dat het beste bij uw werkzaamheden past.

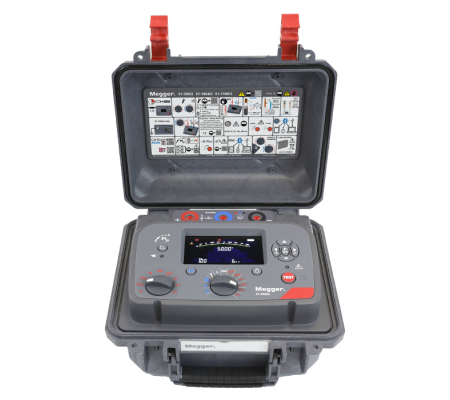

De Megger S1-568/2 is een isolatieweerstandtester uit de EXPERT reeks met een testspanning tot maximaal 5 kV.

Het toestel is compact en lichtgewicht en daardoor gemakkelijk te vervoeren naar de testlocatie. De behuizing van de S1-568/2 bestaat uit een stevige, stof en spatwaterdichte draagkoffer. De bediening is eenvoudig met twee grote draaiknoppen. Het instrument is voorzien van een groot kleurendisplay, dat onder vrijwel alle omstandigheden goed kan worden afgelezen. In het deksel bevindt zich een handige snelstart-handleiding met QR-codes naar de uitgebreide online handleiding.

De Megger S1-568/2 biedt een meetbereik tot 10 TΩ en 5% nauwkeurigheid tot een meetwaarde van 1 TΩ bij 5.000 V testspanning.
Het instrument beschikt over geavanceerde filters voor ruisonderdrukking tot 8 mA, waaronder een adaptief filter en een middelend filter.

Het toestel beschikt over een snelle laadtijd bij testobjecten met een hoge capaciteit, zoals lange kabels.

Diagnostische functies

De S1-568/2 biedt bevat een ingebouwde timer, waarmee diagnostische tests kunnen worden uitgevoerd, zoals Polarisatie Index (PI) en Diëlektrische Absorptie Ratio (DAR). Het toestel biedt tevens Diëlektrische Discharge (DD), Step Voltage (SV) en een Ramp-test.

Nieuw is de PI Predictor-functie (PIP). Omdat een PI-test tijdrovend kan zijn met 10 minuten per fase heeft Megger de PIP-test ontwikkeld. Deze test gebruikt de eerste 5 minuten van de test om de curve te voorspellen. Hiermee kan veel tijdwinst worden geboekt!

Een andere nieuwe functie is de Polarisation Depolarisation Current test (PDC). Deze test is alsof een DAR, PI en DD-test samen worden uitgevoerd.

De RE>ACT testmodus is een functionaliteit die de betrouwbaarheid van uw isolatieweerstandmetingen belangrijk zal vergroten. Deze functie meet de reabsorptiestroom en geeft een indicatie van het effect wat dit heeft om het bereik en de nauwkeurigheid van de meting.

Geheugen en meetrapportage

Dit instrument beschikt over een intern geheugen voort opslag van meetresultaten, inclusief temperatuur en luchtvochtigheid. Deze resultaten worden opgeslagen met datum- en tijdstempel. De testresultaten kunnen worden gecommuniceerd via USB-kabel of draadloos via een Bluetooth LE verbinding. Deze communicatievormen kunnen ook worden toegepast voor live streaming van de testresultaten.

De S1-568/2 is compatibel met Megger CertSuite software en Megger Power DB software. Van beide soorten software wordt een Lite versie gratis bijgeleverd.

Via USB kan het toestel op afstand worden bediend, wat bijzonder handig is voor het uitvoeren van automatische tests bij productieprocessen.

Veiligheid

De S1-568/2 beschikt over overspanningscategorie CAT IV 600 V. Daarnaast geeft het instrument een waarschuwing indien op het circuit een spanning van 30 V of hoger wordt gemeten of indien 75% van de ruislimiet wordt bereikt.

Om interferentie van lekstromen op de meting te voorkomen, kan een derde meetsnoer worden aangesloten op de afscherming van het meetcircuit. Dit meetsnoer wordt aangesloten op de “guard ingang” van het instrument.

Voeding

Een ruim bemeten interne Li-Ion accu maakt het mogelijk tot 6 uur continu te meten, met een testspanning van 5.000 V. Het is tevens mogelijk om gebruik te maken van netvoeding, in het geval dat de accu onverhoopt leeg mocht raken. Het laden van de accu duurt slechts 2 uur, waarmee het instrument snel weer volledig operationeel is.
