Product description

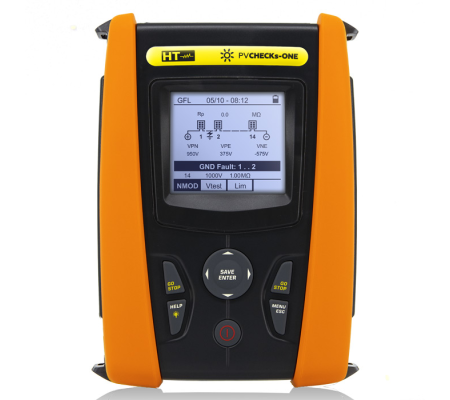

De PVChecks-ONE test de veiligheid en functionaliteit van de installatie volgens IEC/EN62446, SCIOS Scope 12 en de InstallQ erkenningsregeling voor zonnestroomsystemen.

Met één druk op een knop kan een serie inbedrijfstellingtests automatisch worden uitgevoerd op mono- en bifaciale modules tot 1.000 V en 30 A. Meetfuncties omvatten o.a. een continuïteitstest, polariteit, openklemspanning (Voc), kortsluitstroom (Isc) en isolatieweerstand met PI (polarisatie Index) en DAR (diëlektrische absorptie ratio).

GFL-functie
De GFL-functie (Ground Fault Locator) is een gespecialiseerde meetfunctie die wordt toegepast om de locatie van aardfouten (isolatiedefecten) in de PV-installatie op te sporen. Dit helpt bij het vinden van beschadigde kabels of vochtproblemen in de string.

OPT-functie
De PVChecks-ONE biedt de unieke OPT-functie, waarmee isolatieweerstandtests kunnen worden uitgevoerd aan panelen en strings waarin optimizers zijn geïnstalleerd, zonder deze los te koppelen. Met deze functie kan getest worden of de optimizers snel genoeg uitschakelen volgens NEC 690.12.

IV Check
De IV Check wordt vergeleken met de STC (Standaard Test Condities) om de bepalen of een paneel (nog) voldoet aan de opgegeven specificaties. Met de optionele HT305 en PT305 kan de stralingsintensiteit en temperatuur bij de panelen worden gemeten. Deze sensoren kunnen direct worden aangesloten op het toestel of op een optioneel verkrijgbare Solar03 datalogger. De gelogde resultaten kunnen met tijdcode aan de meetresultaten van de PVChecks-ONE worden toegevoegd via een Bluetooth^® BLE verbinding.

De PVChecks-ONE is voorzien van een groot LCD-display met achtergrondverlichting en een geheugen voor opslag van 999 testresultaten. Transport van deze gegevens naar een PC kan via de geïntegreerde wifi-module of via de optische/USB-poort. Het toestel bevat een database voor maximaal 64 PV-modules.

Metingen met de PVChecks-ONE worden verricht conform de volgende regelgeving

• Veiligheidinspecties volgens SCIOS Scope 12 (TD18) Klik hier voor meer info
• NEN-EN-IEC 62446:2009 (Eisen voor testen & inspecteren)
• NEN-1010 (Veiligheidsbepalingen voor laagspanningsinstallaties)
