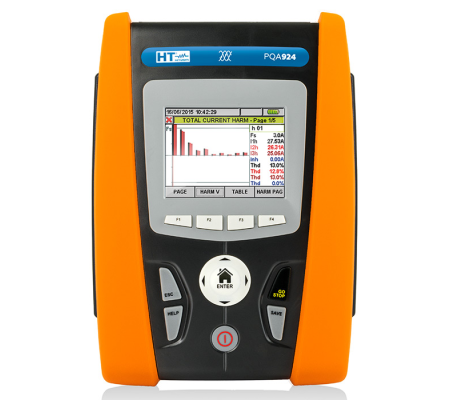

HT Instruments PQA924

De PQA924 is een krachtig en veelzijdig instrument voor power quality analyse van enkelfasige en driefasige systemen. Dit klasse S-instrument voldoet aan de IEC/EN61000-4-30 norm en biedt een gebruiksvriendelijke, Nederlandstalige touchscreen-interface, geavanceerde autoconfiguratie en intuïtieve software (HTAgorà) voor het analyseren van resultaten en het genereren van rapporten conform EN50160.

Met de PQA924 kunt u tot wel 3180 elektrische parameters gelijktijdig opnemen, waaronder spanning, stroom, harmonischen, interharmonischen, flicker, vermogens en meer. Dankzij de autoset-functie worden verbindingsfouten geminimaliseerd en wordt de installatietijd geoptimaliseerd, wat zorgt voor maximale nauwkeurigheid en betrouwbaarheid.

Dit instrument is ideaal voor professionals die gedetailleerde power quality studies uitvoeren, zoals het detecteren van spanningsafwijkingen, snelle transiënten, inschakelstromen en fasevolgorde. Het toestel is ook bijzonder geschikt voor registratie van piekvermogen i.v.m. maatregelen ter bestrijding van netcongestie.

Gemakkelijk in gebruik

De PQA924 is voorzien van een groot kleuren-touchscreen voor intuïtieve bediening. Het toestel werkt op 6x 1,5V AA alkaline batterijen, 6x 1,2V AA NiMH oplaadbare batterijen of een externe voeding (100-415 V AC 50/60Hz/15 V DC). De Autoset-functie zorgt voor automatische detectie van stroomtangen en correctie van omgekeerde aansluitingen.

Met connectiviteitsopties zoals USB, Ethernet en WiFi, plus een 32 GB geheugenkaart, biedt dit instrument flexibiliteit en gemak voor data-overdracht en opslag.

Deze netanalyser biedt de volgende functionaliteit:

• AC-spanning en -stroom in enkelfasige en driefasige systemen.
• Arbeidsfactor, cos φ
• Werkelijk, blind, schijnbaar vermogen en verbruik
• Amplitude en fase van spanning- en stroomharmonischen tot de 63e orde (met THD%)
• Vermogensharmonischen tot de 63e orde, en interharmonischen met THI%
• Flicker (meting van Pst- en Plt-waarden voor spanningsfluctuaties)
• Onbalans (analyse van spanningsdissymmetrie)
• Inschakelstromen
• Spanningspieken en -dips met een resolutie van 10 ms (bij 50 Hz)
• Transiënten (detectie van snelle spanningspieken tot 8 kV met een resolutie van 1 μs)
• Fasevolgorde
• Scopefunctie (opname van golfvormen bij afwijkingen, transiënten en inschakelstromen)

Rapportagesoftware

HTAgorà software biedt de volgen de mogelijkheden:

• Data-overdracht en Analyse: Hiermee zet je de meetbestanden veilig over naar je pc, waarna je tot wel 3180 gelijktijdige elektrische parameters in detail kunt doorgronden.
• Automatische Rapportage: Genereer razendsnel professionele en overzichtelijke rapporten die automatisch voldoen aan de strenge internationale EN50160-norm voor netkwaliteit.
• Visuele Weergave: Bekijk complexe fenomenen zoals harmonischen, spanningsdips, pieken, flicker en inschakelstromen in heldere grafieken en tabellen.
• Diepgaand Onderzoek: Het is specifiek ontworpen om de data van de Klasse S-metingen volgens de IEC/EN61000-4-30 richtlijn te analyseren voor geavanceerd storingsonderzoek.

Download hier de HTAgorà software (38,2 MB)

Neem contact met ons op voor deskundig advies of een demonstratie.
