HT instruments PVChecks
HT instruments PVChecks
30-09-2025 up to 30-11-2025
All prices are net, per piece, excluding VAT. Subject to changes.
Product summary

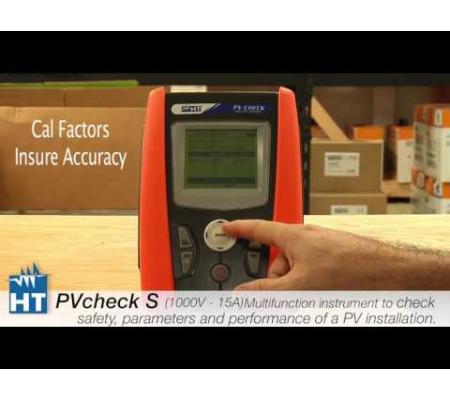

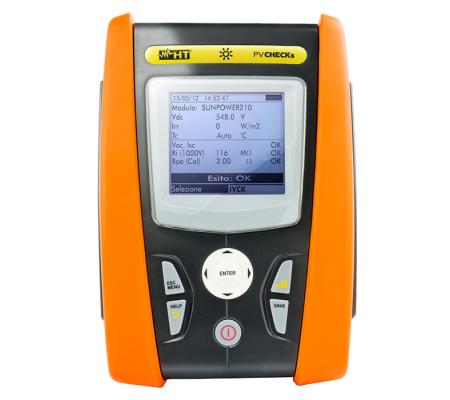

Een multifunctioneel testinstrument voor PV-installaties (zonnepanelen) met meetbereiken tot 1.000 V DC en 15 A.
Kalibratie
Product description
De PVChecks test de veiligheid en functionaliteit van de installatie volgens IEC/EN62446, SCIOS Scope 12 en de InstallQ erkenningsregeling voor zonnestroomsystemen.

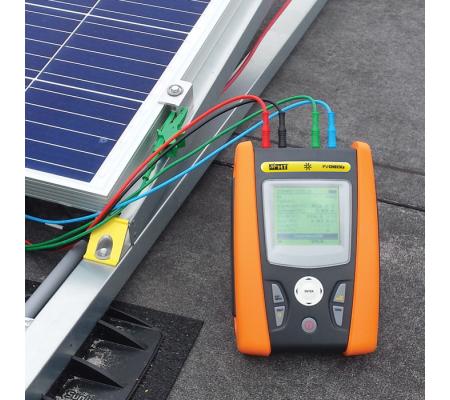

Het is tevens mogelijk om het rendement van een paneel of string te meten. De Elektro Lijn PVChecks biedt de mogelijkheid om naast de openklemspanning (Voc) en de kortsluitstroom (Isc) ook direct de isolatieweerstand te meten en een continuïteitstest uit te voeren.

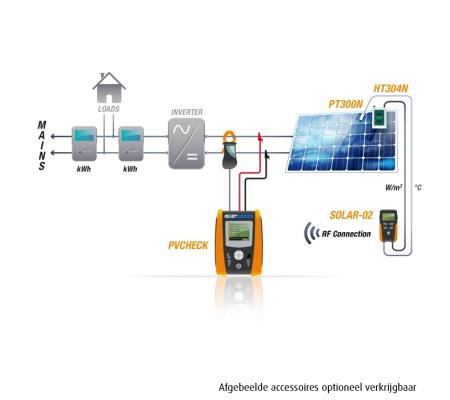

De IV Check wordt vergeleken met de STC (Standaard Test Condities) om de bepalen of een paneel (nog) voldoet aan de opgegeven specificaties. Met de optionele Solar-02 afstandsunit kan de stralingsintensiteit en temperatuur bij de panelen worden gelogd. Deze gegevens kunnen met tijdcode aan de meetresultaten van de PVChecks worden toegevoegd.
Metingen met de PVChecks worden verricht conform de volgende regelgeving
- Veiligheidinspecties volgens SCIOS Scope 12 (TD18) Klik hier voor meer info
- NEN-EN-IEC 62446:2009 (Eisen voor testen & inspecteren)
- NEN-1010 (Veiligheidsbepalingen voor laagspanningsinstallaties)
Product information
Included accessories
- KITGSC4 Set van 4 meetsnoeren met 4 mm banaanpluggen en krokodillenklemmen
- KITPCMC4 Set van 1 draads meetsnoeren van 4 mm banaan naar MC4
- BORSA2051 zachte draagtas
- TOPVIEW2006 software met optische USB-kabel
- Nederlandstalige handleiding
Optionele accessoires
- Solar-02 datalogger/afstands unit voor registratie van stralingsintensiteit en temperatuur
- PT300N temperatuursonde
- HT304N Referentie sensor voor meting van de stralingsintensiteit
- KITPCMC3 Set van 1 draads meetsnoeren van 4 mm banaan naar MC3
- M304 Mechanische inclino-meter voor het bepalen van de invalshoek
- SP-400 Draagriemenset
- 606-IECN Magnetische adapter
- KITPVEXT25M 25 m verlengkabel voor het meten van I-V, ISC en VOC
Features
- Meting van de uitgangsspanning van de module/string tot 1.000 V DC
- Meting van de uitgangsstroom van de module/string tot 15 A DC (met optionele DC-stroomtang)
- Vermogensmeting (DC)
- Metingen volgens NPR5310 blad 65
- Geschikt voor inspecties volgens SCIOS Scope 12
- Meting van intensiteit van zonnestraling (W/m2) met optionele HT304N referentie sensor
- Meting van omgevingstemperatuur en temperatuur van de zonnepanelen m.b.v. de optionele PT300N temperatuursonde
- Synchronisatie met de optionele Solar-02 datalogger/afstandsunit voor het loggen van de temperatuur en de instraling.
- Gebruik van PDC compensatie-ratio’s m.b.t. de omgevingstemperatuur en de moduletemperatuur
- Logfunctie met tijdsinterval tussen 5 seconden en 60 minuten
- Vergelijking tot de maximale DC efficiëntie
- Mechanische inclino-meter voor bepaling van de invalshoek van de zonnestraling (optioneel)
- Extrapolatie naar Standaard Test Condities (STC = 1.000 W/m2, 25 °C)
- Mogelijkheid tot evaluatie van testresultaten met OK / Niet OK
- Veiligheidstest van de PV installatie
- Meting van de continuïteit van de aardpunten met een teststroom van 200 mA DC
- Meting van de isolatie weerstand 250, 500, en 1.000 V DC
- Tot 30 types fotovoltaïsche modules in interne database (door gebruiker te onderhouden)
- Intern geheugen voor opslag van 999 testresultaten
- Mogelijkheid tot oproepen van opgeslagen testresultaten in het display
- Optische USB-poort voor connectie met een PC
- Helpfunctie in het display
