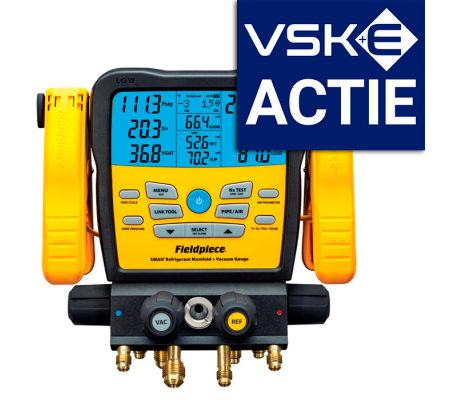

Fieldpiece SM482V
Fieldpiece SM482V
.jpg?resolution=200x0&background=FFFFFF7F&isLogo=1&quality=95)
01-06-2025 up to 30-06-2025
All prices are net, per piece, excluding VAT. Subject to changes.
Product summary
Digitale 4-weg manifold. Ondersteunt A1, A2L en A3 koudemiddelen.
Kalibratie
In verband met World Refrigeration Day (Wereldkoelingsdag) op 26 juni is deze Fieldpiece manifold tijdelijk extra aantrekkelijk geprijsd!
Product description
De geavanceerde functies van deze digitale manifold maken het afstellen en onderhouden van een airco/koelingsinstallatie of warmtepomp snel, efficiënt en betrouwbaar. De zeer stevige behuizing, verstevigde haak, waterbestendigheid (IP55), het schokbestendige display, de strategisch geplaatste thermokoppelaansluitingen en het hermetisch afgesloten kijkglas maken de SM482V klaar voor gebruik in vrijwel alle omstandigheden.
Deze manifold ondersteunt A1, A2L en A3 koelmiddelen. Hiermee is het toestel ook geschikt voor toepassing met brandbare koolwaterstoffen, zoals R-290 (propaan), R-600a n(isobutaan) en R-1270 (propeen).
De SM482V meet:
- 2 x druk tot 60 bar
- 2 x temperatuur met pijpklemthermokoppels
- Vacuüm met 3/8" aansluiting voor snelle vacumering
Hieruit wordt berekend:
- Oververhitting (Superheat)
- Nakoeling (Subcooling)
- Doeloververhitting (Target Superheat)
- Dampverzadiging
- Vloeistofverzadiging
Dataloggen
Met de Job Link® system mobile app kan dit instrument worden geprogrammeerd om metingen offline te loggen met een specifieke aanvangstijd en interval gedurende maximaal 7 dagen. Met de app kunnen de opgeslagen gegevens worden gedownload voor analyse en rapportage.
Koelmiddelen en firmware updates
Als er nieuwe koelmiddelen of functionaliteit beschikbaar komt, dan kan u de firmware voor dit instrument op eenvoudige wijze updaten via de USB-C aansluiting. De complete lijst met koelmiddelen waarvoor deze manifold geschikt is vindt u in de Specificaties.
Job Link®
Dit toestel beschikt over het Job Link® draadloze communicatiesysteem van Fieldpiece. Job Link® maakt het mogelijk om meetresultaten van diverse Fieldpiece meetinstrumenten te communiceren naar 1 centraal punt. Dit kan een Fieldpiece manifold zijn of een smartphone of tablet waarop de Job link System Mobile app is geïnstalleerd.
Door een Job Link® verbinding van een instrument naar een manifold te maken worden de meetresultaten van het instrument toegevoegd aan die van de manifold en gelijktijdig weergegeven. Door een Fieldpiece instrument via Job Link® te verbinden met een smartphone of tablet met de Job Link® app kunnen meetresultaten in realtime worden uitgelezen, geanalyseerd en als meetrapportage worden gedeeld.
Product information
Included accessories
- 2 x TC24 pijpklem thermokoppel
- 1 draadthermokoppel met clip
- Gevoerde draagtas
- 6 batterijen (Type AA, alkaline)
- 2 vervangende doppen met klemoor
- Nederlandstalige handleiding
Features
- Nederlandstalige bediening
- 3/8" vacuüm-aansluiting maakt snelle vacumering mogelijk
- Spatwaterdicht (ip55)
- Ondersteunt A3, A2L en A1 koelmiddelen
- 3 beschermde thermokoppelaansluitingen
- 2 pijpklemthermokoppels voor nauwkeurige en snelle meting van leidingtemperatuur
- 2 drukmeters tot 60 bar
- Dichtheidstest met timer
- Draadloze communicatie met Job Link® app
- Gebruik van optionele draadloze Job Link® probes mogelijk
- Datalogging
Euroinfo
Klik hier voor meer informatie over het werken met koudemiddelen.
EURO-INDEX is Geautoriseerd Service Centre van Fieldpiece
Download hier het certificaat
General specifications
| Display | 5 inch met blauwe achtergrondverlichting |
| Talen | Nederlands, Engels, Frans, Duits, Spaans, Italiaans, Portugees, Deens, Fins, Zweeds, Noors en Turks |
| Voeding | 6 batterijen type AA Gebruiksduur: circa 405 uur |
| Draadloos bereik | 300 meter in open veld. Objecten beïnvloeden het bereik. |
| Gewicht | 1,8 kg |
| Gebruikstemperatuur | -10 tot 50 ºC bij < 75% r.v. |
| Opslagtemperatuur | -20 tot +60 ºC bij < 80% r.v. (met verwijderde batterijen) |
| Temperatuurcoëfficiënt | 0,1 x gespecificeerde nauwkeurigheid per 1 ºC van 0 tot 18 ºC en 28 tot 50 ºC |
| Koelmiddelen | R11 R12 R13 R22 R23 R32 R113 R114 R115 R116 R123 R124 R125 R134A R236FA R245FA R290 R401A R401B R402A R402B R403B R404A R406A R407A R407C R407F R407H R408A R409A R410A R413A R414A R414B R416A R417A R417C R420A R421A R421B R422A R422B R422C R422D R424A R427A R428A R434A R438A R448A R449A R450A R452A R452B R453A R454B R458A R500 R501 R502 R503 R507A R508B R513A R600 R600A R601 R601A R744* R1233ZD R1234YF R1234ZE |
Technical specifications
| Temperatuur | |
| Meetbereik temperatuur | -46 ºC tot + 125 ºC (gelimiteerd door thermokoppel) |
| Nauwkeurigheid temperatuur | ± 0,5 ºC bij -70 tot +93 ºC ± 1,0 ºC bij 93 tot 537 ºC |
| Druk | |
| Aansluitingen | 1 x 3/8" en 3 x ¼" NPT male flare (SAE) |
| Meetbereik druk | 60,00 bar 580 Psig |
| Nauwkeurigheid druk | 0 Bar tot 13,78 bar: ±0,07 Bar 13,78 Bar tot 40,00 bar: ±(0.3% RDG + 0,07 Bar) 0 MPa tot 1,378 MPa: ±0,007 MPa 1,378 MPa tot 4,000 MPa: ±(0.3% RDG + 0,007 MPa) 0 kPa tot 1.378 kPa: ±7 kPa 1378 kPa tot 4000 kPa: ±(0.3% RDG + 7 kPa) 0 Psig tot 200 Psig: ±1 Psig 200 Psig tot 580 Psig: ±(0.3% RDG + 1 Psig) |
| Meetbereik negatieve druk | 74 cmHg (±1 cmHg) 29 inHg (± 0,2 inHg) |
| Vacuüm | |
| Meetbereik | 6 tot 1330 Pa 0,06 tot 13,3 mBar 50 tot 9.999 mTorr 0,05 tot 10 Torr (gelijk aan mmHg) 50 tot 9.999 microns kwik (Hg) |
| Resolutie | 1 Pa (< 250 Pa) 0,01 mbar (< 2,5 mbar) 1 mTorr (<2.000 mTorr) 0,001 Torr (< 2,5 Torr) 1 micron kwik (< 2.000) |
| Nauwkeurigheid bij 25 °C | ±(5% RDG + 1 Pa) bij 7 tot 133 Pa ±(5% RDG + 0,01 mbar) bij 0,067 tot 1,33 mbar ±(5% RDG + 5 mTorr) bij 50 tot 1.000 mTorr ±(5% RDG + 0,005 Torr) bij 0,067 tot 1 Torr ±(5% RDG + 5 micron Hg) bij 50 tot 1.000 microns |
